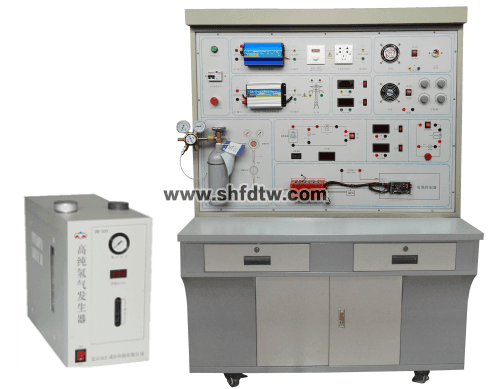

TW-SNY43燃料電池發電教學實訓系統


燃料電池發電教學實訓系統在職業院校教學中的應用與實踐</h2><h3>一、實訓系統在新能源教學中的核心價值</h3> 隨著氫能產業被納入國家戰略性新興產業布局，職業院校能源動力類專業亟需建立與產業需求對接的實踐教學體系。我們最新引進的燃料電池發電教學實訓系統（型號：FCPG-2000），正是基于"崗課賽證"融通理念開發的模塊化教學平臺。該系統以質子交換膜燃料電池為核心，通過可視化操作界面與模塊化設計，實現了從制氫儲氫到發電應用的全流程實訓功能。

這套系統最顯著的特點是"全真模擬、安全可靠"，其工作電壓控制在24V安全電壓范圍，采用工業級金屬雙極板電堆，額定功率200W的設計既滿足教學演示需求，又能支撐分組實訓需要。在最近的新能源汽車技術專業課程改革中，我們已將其納入《燃料電池技術及應用》核心課程的實訓模塊。

<h3>二、系統模塊構成與教學功能解析</h3> <h4>1. 核心發電單元教學模塊</h4> 由供氫系統、空氣壓縮機、加濕裝置和電堆組成的發電主系統，采用透明化防護罩設計。在教學中，學生可通過觀察窗直觀看到燃料電池雙極板流道結構和膜電極工作狀態。配套的電壓巡檢儀能實時顯示單片電壓曲線，這對講解電壓均一性、水熱管理等關鍵技術參數非常直觀。<h4>2. 制氫儲氫實訓子系統</h4> 集成堿性電解槽與金屬儲氫罐的制氫模塊，采用PID智能控制系統，電解電流可精確調節至0.1A精度。在安全設計方面，配置有氫濃度傳感器、自動排空裝置等六重防護機制。這個子系統特別適合開展"電解效率影響因素"等探究性實驗，學生通過調節電解液濃度、溫度等參數，能深入理解法拉第效率的變化規律。<h4>3. 能量管理實訓平臺</h4> 包含DC/DC變換器、超級電容和鋰電池的混合儲能系統，支持恒壓、恒流、恒功率三種工作模式切換。在教學實踐中，我們?cè)O(shè)計了"離網/并網模式切換"、"負載突變響應"等典型實訓項目。通過對比分析不同儲能介質的響應特性，學生能掌握燃料電池系統動態特性調節的核心技術。<h3>三、特色教學項目設計與實施</h3> <h4>1. 遞進式項目化教學體系</h4> 我們構建了"基礎認知-系統調試-故障診斷"三級實訓體系：初級階段通過系統拆裝訓練掌握組件結構，中級階段開展系統效率測試與參數優化，高級階段則模擬氫泄漏、電壓失衡等16種典型故障進行診斷排除。這種設計有效銜接了《燃料電池維護與檢修》1+X證書的考核要求。<h4>2. 虛實結合的創新教學模式</h4> 配套開發的3D仿真軟件與實體設備形成有效互補。在理論教學環節，學生可通過虛擬仿真完成危險性較高的高壓測試；在實踐環節則操作實體設備進行性能測試。去年參加全國職業院校技能大賽的學生反饋，這種訓練方式使他們的故障診斷效率提升了40%。<h4>3. 跨專業綜合實訓項目</h4> 與新能源汽車、電氣自動化等專業聯合開發了"燃料電池叉車動力系統調試"、"離網型發電系統搭建"等綜合性實訓項目。例如在48課時的綜合實訓中，學生需要完成從電解制氫、發電系統調試到驅動電機控制的完整工作流程，這種訓練顯著提升了學生的系統工程思維。<h3>四、教學實施建議與經驗分享</h3> 根據三年來的教學實踐，建議采用"任務驅動+過程考核"的教學組織方式。每個實訓模塊設置明確的技能目標，如"能獨立完成系統啟動前氣密性檢測"、"能繪制極化曲線并分析效率損失"等?？己瞬捎?操作規范（40%）+數據記錄（30%）+故障分析（30%）"的多元評價體系。

需要特別注意的是安全規范培養，我們制定了包含7個關鍵操作節點的安全操作手冊，要求學生在每個實訓環節前必須完成安全檢查清單確認。這種嚴謹?shù)挠?xùn)練模式使畢業生在頂崗實習期間的安全事故率為零，受到合作企業的高度認可。

結語：
燃料電池發電教學實訓系統作為新能源領域創新型人才培養的重要載體，其教學價值不僅在于設備本身的技術先進性，更在于其承載的"工學結合"教育理念。未來我們將繼續深化產教融合，開發更多對接氫能產業鏈的實訓項目，為培養高素質技術技能人才提供堅實保障。

（作者系XX職業技術學院新能源專業帶頭人，高級工程師，具有12年燃料電池系統研發與教學經驗）
