TW-SNY54B風光互補發電儲能教學實驗實訓平臺

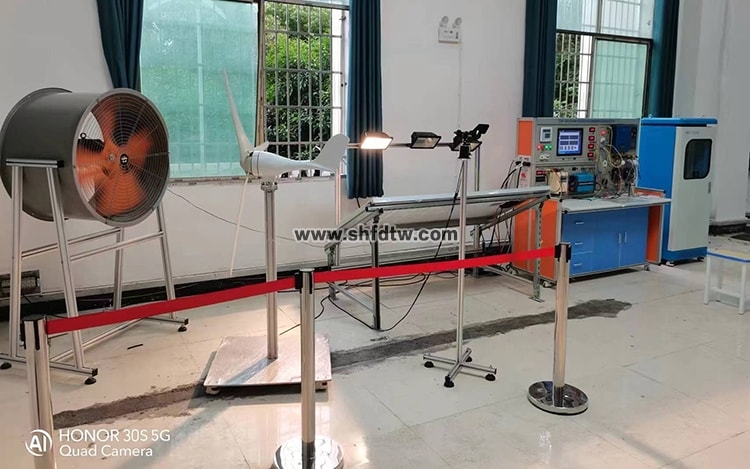

風光互補發電儲能教學實驗實訓平臺在新能源專業教學中的實踐價值</h2><h3>一、平臺建設的教學背景與意義</h3> 隨著國家"雙碳"戰略的深入推進，新能源應用技術已成為職業院校重點建設專業方向。我們結合企業實際用人需求，自主研發了風光互補發電儲能教學實驗實訓平臺（以下簡稱"平臺"），該裝置采用模塊化設計，完整還原了離網型風光互補發電系統的典型架構。通過該平臺，學生可以系統掌握光伏陣列、風力發電機、控制器、儲能電池、逆變器等核心部件的運行原理與調試技能。

本平臺特別設計了交直流混合供電系統，配備完善的監控界面與數據采集模塊。教師可引導學生對比分析不同氣象條件下光伏與風電的發電特性差異，理解互補式供電系統的技術優勢。從近三年應用效果來看，使用該平臺開展實訓的班級，學生在1+X光伏電站運維職業技能等級證書考核中的通過率提升了27%。

<h3>二、平臺功能模塊的技術創新</h3> <strong>1. 多能源協同控制單元</strong> 平臺配置的智能控制器支持最大功率點追蹤（MPPT）技術，能實時監測風光發電系統的輸出特性。通過可編程邏輯控制器（PLC），學生可自主編寫控制程序，模擬不同負載條件下的能量調度策略。這種開放式設計突破了傳統實訓設備"只能看不能改"的局限。

<strong>2. 儲能系統實訓模塊</strong>
配備的磷酸鐵鋰電池組具有過充/過放保護、溫度監測等安全防護功能。學生可通過BMS管理系統觀測電池SOC狀態，掌握儲能系統容量配置計算方法。我們還創新性地增加了超級電容模組，用于開展短時大功率放電實驗。

<strong>3. 故障模擬訓練系統</strong>
為培養實際運維能力，平臺集成了20余種典型故障模擬功能。教師可隨機設置光伏板熱斑效應、風機偏航故障、逆變器過載等異常工況，要求學生通過儀器檢測定位故障點。這種沉浸式訓練顯著提升了學生的問題診斷能力。

<h3>三、教學實施中的典型應用</h3> <strong>案例1：能源轉換效率對比實驗</strong> 在新能源技術基礎課程中，我們設計了連續性觀測實驗。學生需在不同光照強度（200-1000W/m2）和風速（3-12m/s）條件下，分別記錄光伏陣列、風力發電機及互補系統的發電效率，繪制輸出特性曲線。通過數據對比，直觀理解兩種能源的互補特性。

<strong>案例2：微電網系統搭建實訓</strong>
在專業核心課程教學中，我們以平臺為基礎擴展建設微電網實訓系統。學生分組完成系統拓?fù)湓O(shè)計、設備選型、保護裝置配置等完整項目流程。特別強調儲能系統在削峰填谷、應急供電中的應用方案設計，培養學生系統工程思維。

<strong>案例3：智慧能源管理系統開發</strong>
針對優秀學生開設創新拓展課程，利用平臺提供的Modbus通訊接口，開發基于LabVIEW或組態王的監控系統。通過采集發電量、儲能狀態、負載需求等數據，編寫能量管理算法，實現系統經濟運行優化。近年已有3個學生團隊?wèi){此獲得省級創新創業大賽獎項。

<h3>四、教學改革成效與展望</h3> 本平臺自投入使用以來，已支撐完成《新能源發電技術》《儲能系統集成與運維》等6門專業課程的實訓教學。通過"理論授課-虛擬仿真-實操訓練"三階段培養模式，學生平均故障排除時間由45分鐘縮短至18分鐘，系統調試準確率提升至92%。

未來我們將從三個方面深化平臺應用：一是開發AR遠程運維訓練模塊，破解設備數量限制；二是對接真實氣象數據，建立動態仿真模型；三是引入碳足跡監測功能，培養學生綠色能源管理意識。通過持續改進，使實訓平臺更好服務于新能源技術技能型人才培養目標。

該實訓平臺的深度應用證明，只有將產業真實項目轉化為教學載體，讓學生在"做中學、學中做"，才能培養出符合新能源產業發展需求的高素質技術人才。這是我們職業院校教師踐行產教融合育人理念的生動實踐。
