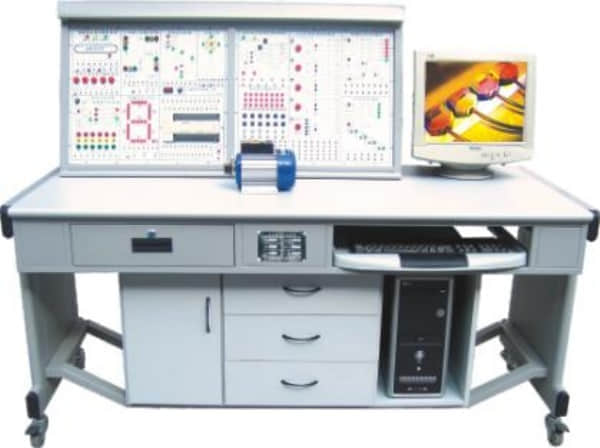

傳感器實驗裝置

采用主臺體加模塊系統結構的設計方式，滑蓋臺體設計，便于更好的保存實驗?zāi)K及實驗。各實驗?zāi)K可以獨立的完成相應傳感器的原理驗證實驗，也可以多個模塊組合來進行完成傳感器的檢測與控制系統實驗。

★傳感器、單片機、PC機來構成傳感器的檢測與閉環控制系統，通過采用不同的控制理論實現不同的控制方式。

★該系統重在進行培養學生對傳感器檢測技術與控制技術，另還加入了虛擬儀器的設計技術，讓學生能真正的應用傳感器的檢測與控制進行結合應用。

產品可以作為本科生及研究生的課程設計與畢業設計使用，另本實驗臺面采用申縮的結構方式，拉開后還可以開展其它的課程設計實驗或是基礎類實驗。

本產品集模電、傳感器、信號處理、自動控制、虛擬儀器、檢測技術、單片機、EDA等課程的綜合學習與應用平臺。

參考型號：ES2502B

（1）輸入：AC 220V±10%    50Hz±10%

輸出：DC：＋5V/1.5A，－15V/1.5A，+15V/1.5A，1.2~24V/1A，＋1.5V/0.5A，±2、4、6、8、10V/2A

（2）信號源

輸出波形：正弦波

輸出頻率：可調頻率1~30Hz；1KHz～10 KHz，幅度>17V。

幅  度：0～20V連續可調

（3）外型尺寸：1200mm×650mm×720mm（L×W×H）

模塊：280mm×155mm×60mm（L×W×H）；280mm×310mm×100mm（L×W×H）

（4）整機容量：<0.5KVA

（5）工作條件：

溫度：-10℃~+40℃

相對濕度：≤85%（25℃）

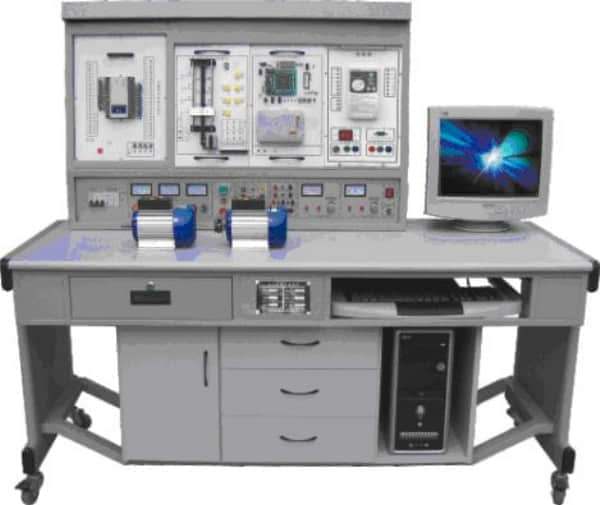

PLC實驗臺

（1）實訓臺（1個/套）

   實訓臺為鐵質雙層亞光密紋噴塑結構，桌面為防火耐磨高密度板，結構堅固，形狀似長方體封閉式結構，造型美觀大方，設有抽屜，可選配存放柜，用于放置模塊、工具、導線等。裝置桌體設有四個萬向移動輪子，其中兩個帶腳剎，便于移動或固定

（2）電源控制屏（1個/套）

 三相四線 380V±10% 10A 50Hz

   直流電源 +24V/2A，+5V/1A

   三位半直流數字電壓表/電流表

   元件庫：提供2個10KΩ可調電位器，1個1KΩ可調電位器，1個10KΩ電阻，6個單刀雙擲鈕子開關，4個按鍵開關，3個指示燈

（3）★S7-300主機模塊（1個/套）

   提供西門子CPU314C-2DP主機，集成24DI/16DO、4AI/2AO、1PT100、PID、計數器、PWM脈沖輸出、頻率測量、一軸定位功能，帶DP接口，可進行PROFIBUS-DP通迅

（4）S7-300數字量擴展模塊（1個/套）

   提供SM323數字量擴展模塊；

（5）模擬量輸入模塊（1個/套）

   提供SM331數字量擴展模塊；

（6）S7-300模擬量輸出模塊（1個/套）

提供SM332數字量擴展模塊；

（7）★西門子變頻器模塊（1個/套）

提供提供西門子MM440變頻器，西門子變頻器基本操作面板（BOP）；

（8）PLC模擬控制實驗（五）掛箱（1個/套）

   提供以下實訓單元：軋鋼過程模擬控制、自動售貨機模擬控制、智力搶答器模擬控制、自動洗衣機模擬控制

（9）PLC模擬控制實驗（六）掛箱（1個/套）

   提供以下實訓單元：物料傳送裝車模擬控制、電鍍生產線模擬控制、刀具庫選擇模擬控制、工作臺自動循環模擬控制

（10）三相鼠籠式異步電動機含電機底座（1個/套）

提供三相鼠籠式異步電動機，可調電機底座、測速發電機、測速表等。

（11）★PROFIBUS網絡設備:

（a） CP5611卡 1套

（b）帶編程口的網絡連接器，訂貨號：6ES79720BB500XAO 6個

（c）Profibus網線 10米

（d）西門子變頻器PROFIBUS-DP模塊

含信號觸發裝置、編程電纜。

外型尺寸：1620mm×840mm×1600mm

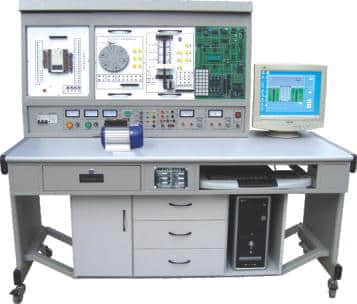

PLC實驗箱

1 特點

（1）提供豐富的實訓內容，為PLC基本指令、步進指令以及功能指令的學習提供編程實踐的平臺，全面涵蓋了可編程控制器課程教學的重點和難點。

（2）在實訓箱的設計上，將PLC主機所有的輸入輸出以及公共端子均引接到實訓面板，具有良好的可擴展性。除了實訓箱自身提供的實訓項目之外，還可提供豐富的擴展實訓模塊以供用戶進行選配。

（3）可提供上位機組態監控軟件，為每個實訓提供組態動畫監控功能，在調試和程序運行過程中可以直觀地看到實訓現象，讓學生掌握通信和組態軟件的知識。

2 性能參數

（1）輸入電源：AC 單相220V  50Hz

（2）輸出電源：DC 24V/4A，5V/2A

（3）外型尺寸：530mm×372mm×126mm

（4）重    量：＜10Kg

（5）工作條件：

?溫度：-10℃~+40℃

?相對濕度：≤85%（25℃）

3. 產品組成

3.1★ 控制單元

PLC主機：CPU224 AC/DC/繼電器（14DI，10DO）

3.2 ★S7-200 模擬量擴展模塊掛箱（一）

   提供EM235數字量擴展模塊；

3.3 ★S7-200 數字量擴展模塊掛箱（一）

   提供EM221數字量擴展模塊；

含信號觸發裝置、編程電纜
