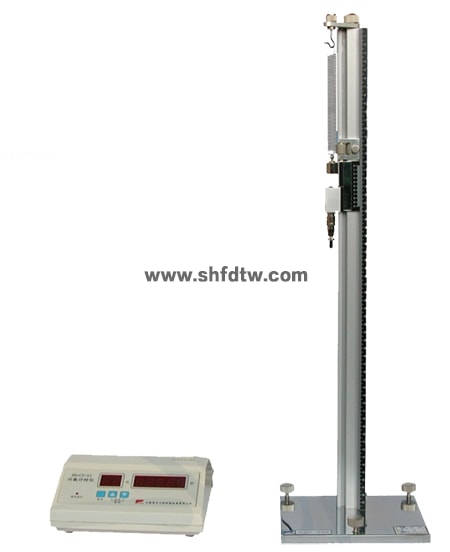

TWP-W117型 簡諧振動與彈簧勁度系數實驗儀

（新型焦利秤實驗儀）

90年代以來，集成霍耳傳感器技術得到了迅猛發展，各種性能的集成霍耳傳感器層出不窮，在工業、交通、無線電等領域的自動控制中，此類傳感器得到了廣泛的應用。為使原有傳統的力學實驗增加新科技內容，并使實驗裝置更牢靠，復旦大學物理實驗教學中心與本公司協作，對原焦利秤拉線桿升降裝置易斷及易打滑等弊病進行了改進，采用指針加反射鏡與游標尺相結合的讀數裝置，提高了測量的準確度。在計時方法上采用了集成開關型霍耳傳感器測量彈簧振動周期。

通過本實驗裝置可掌握彈簧振子作簡諧運動的規律，又可熟悉胡克定律，并可學習振動周期的測量新方法。本儀器可用于高校及中?；A(chǔ)物理實驗，也可用于傳感器技術實驗及物理演示實驗。

應用本儀器可以完成以下實驗內容：

1．驗證胡克定律，測量彈簧勁度系數，并觀測彈簧的線徑和直徑對彈簧勁度系數的影響。

2．研究彈簧振子作簡諧振動的特性，測量簡諧振動的周期，用理論公式計算彈簧勁度系數，

對兩種方法的測量結果進行比較。

3．學習集成霍耳開關的特性及使用方法，用集成霍耳開關準確測量彈簧振子的振動周期。

儀器主要技術參數：

1．焦利秤標尺量程 0-551mm 讀數精度為0.02mm

2．計數計時毫秒儀讀數精度為1ms 具有存儲功能

3．集成霍耳開關傳感器使用臨界距離 9mm

4．小磁鋼直徑為12mm，厚度為2mm

5．砝碼組 500mg砝碼，10片

20g左右砝碼，1個
