TW-ZN4159《機械工程制圖》智能控制陳列柜

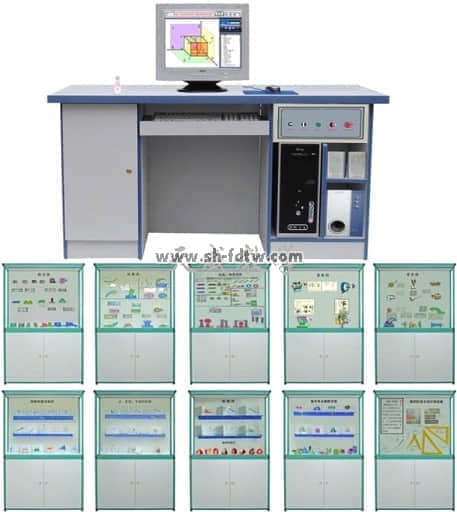

本公司的機械工程制圖陳列柜是高職高專機械類專業學生必修的一門專業技術基礎課，是培養學生正確識讀和繪制機械圖樣，增強學生工程基礎能力，實踐性較強的陳列柜設備。陳列柜展示內容以普通高等教育規劃教材為依據，挑選核心內容，在有限的展示空間中提供內容豐富知識。以培養學生識讀和繪制工程圖樣能力為核心，在理論知識適度的基礎上，突出實踐教學環節。同時，借助于計算機圖形學技術和多媒體技術，加強直觀性教學，做到教學內容直觀形象，提高學習興趣、降低學習難度。陳列柜共分十個柜和一個電腦控制臺，利用機械工程制圖仿真軟件進行多媒體演示，由PC機電腦控制順序或任選播放動畫圖像演示模型功能。本套陳列柜模型均采用高強度硬聚氯材料和進口有機玻璃精制而成。
主要特點

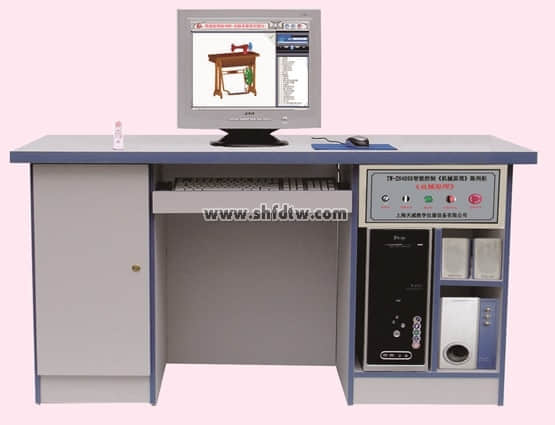

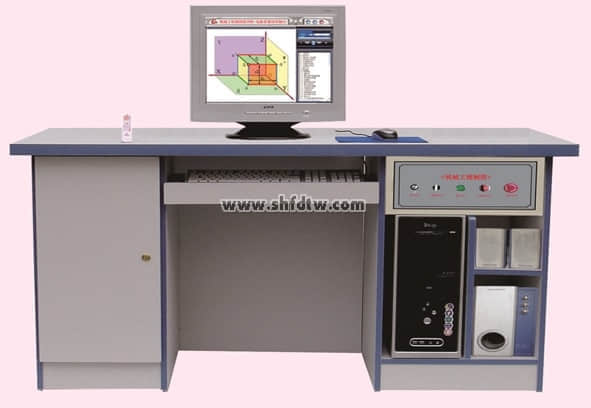

1、控制臺配置：機械工程制圖仿真軟件(包含121件動畫)、硬件各一套；電腦主機1臺，19寸液晶顯示器1臺、電腦桌1張、喇叭1對、電腦攻放1臺，電腦遙控器1只。
2、控制軟件：采用華科陳列柜專用播放軟件，實現圖像演示動作及語音解說，采用多種播放方案（如下一首、上一首、停止等）；也可實現任選和順序動作。
3、控制方式：采用鼠標和電腦遙控器控制。
4、本套陳列柜采用121件動畫圖像配合陳列柜上的內容在電腦上演示解說各種模型特點，如制圖工具的使用、投影產生過程、投影作圖步驟、組合體分解、裝配功能等，生動形象。
5、控制動作過程：如要對某件模型進行了解，只需按遙控器上的數字鍵或用鼠標在華科控制仿真軟件上直接選中某號模型，按確認后，電腦控制仿真軟件上開始播放此模型動畫圖像，通過圖像運動及語音解說就可了解本模具的構造及功能特點。
《機械工程制圖》陳列柜各柜內容如下：
|
序號與名稱
|
陳 列 柜 內 容
|
|

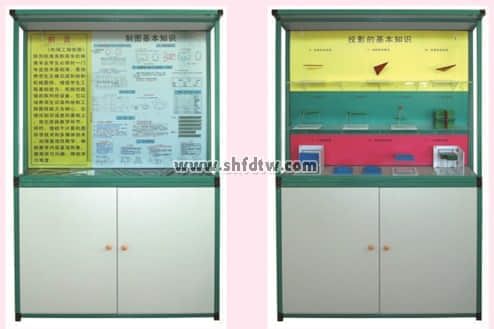

第一柜、
制圖基本知識和技能
|
前言、1尺寸標注、2幅面、3圖線、4字體、5線段與線框的意義、6標題欄格式、7圓錐、小圓錐、圓形量角器、鉛筆、橡皮擦、450三角板（二種）、600三角板（二種）、曲線板、多孔模板、丁字尺等。(丁字尺的使用；鉛筆的使用；圓錐的使用方法；分錐的使用方法；曲線板的使用方法；丁字尺和和三角板組合使用方法等由多媒體軟件講解演示)
|
|
第二柜
投影的基本知識
|
1投影的全等性、2投影的積聚性、3投影的類似性、4斜投影法、5正投影法、6中心投影法、7三面投影體系、8三面投影圖、9投影圖的形成、10三視圖的形成。
|
|
第三柜

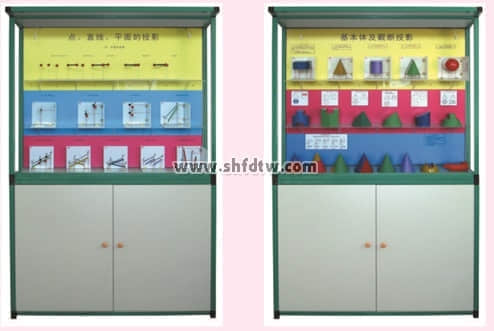

點、直線、平面的投影
|
1點的三面的投影、2兩點的相對位置、3重影點投影、4一般位置直線的投影、5直線與點的相對位置投影、6兩直線相交投影、7兩直線交叉投影、8兩直線平行投影、9平面的投影(5種)、10判斷兩直線是否平行投影
|
|
第四柜
基本體及截?cái)嗤队?/span>
|
1棱柱的三面視圖、2棱錐的三面視圖、3圓柱的三面視圖、4圓錐的三面視圖、5圓球的三面視圖、6圓柱切口開槽后的三視圖、7正六棱柱開槽后的三視圖、8正三棱錐的截?cái)嘧鲌D步驟、9圓錐被正垂面截?cái)嘧鲌D步驟、10圓柱被正垂面截?cái)嗟淖鲌D步驟、11切口圓錐臺作圖步驟、12圓錐的未截交線(5種)、13曲面的截交(3種)
|
|
第五柜
軸測圖
|
1切口圓柱體正等測圖的畫法、2用疊加法畫正等軸測圖、3圓角的正等軸測圖的畫法、4圓臺的正等軸測圖的畫法、5圓柱的正等測圖、6畫三棱錐的正等測圖、7用切割法畫形體的正等軸測圖、8求開槽圓柱的正等軸測圖作圖步驟、9、求形體的斜二測圖作圖步驟、10求切割體的正等軸測圖作圖步驟、11平面體正等軸測模型(2件)、12回轉體正等測模型(2件)、13正二測立體模型(4件)
|
|
第六柜

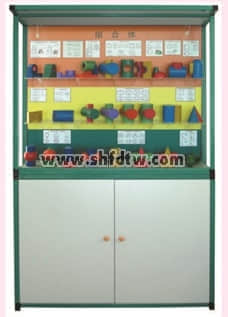

組合體
|
1表面平齊與不平齊的組合體(2種)、2表面相交與相切的組合體、3疊加式組合體、4兩圓柱正交的3種形式、5求圓錐與半球的相慣線、6求兩圓柱的相慣線、7完成組合體相慣線的正面和水平投影、8組合形體投影圖的作圖步驟、9切割式組合體、10相貫線變化的趨勢(圓柱與圓柱相交4種)、11相貫線特殊情況(圓柱圓錐相交2種)、12相貫線特殊情況(圓柱軸線3種)、13相貫線特殊情況(回轉體相交4種)、14組合體讀圖
|
|
第七柜

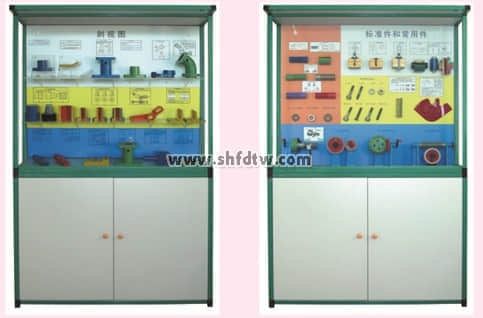

剖視圖
|
1剖視的形成、2斜視圖的畫法、3半剖視、4全剖視圖、5斜剖視圖、6局部視圖、7平面的簡化畫法(3件)、8局部剖視圖的特殊畫法（3件）、9旋轉剖視圖、10重合斷面圖、11軸斷面圖、12移出斷面簡化畫法、13階梯剖、14半剖、15局部剖、16旋轉剖
|
|
第八柜
標準件和常用件
|
1外螺紋的畫法、2內螺紋的畫法、3螺距與導程(2件)、4車螺紋、5旋向(2件)、6雙頭螺柱聯接、7沉頭螺釘連接、8螺栓連接、9螺紋連接件、10齒輪各部分的名稱和尺寸關系、11單個圓柱螺旋壓縮彈簧的畫法、12正齒輪傳動、13圓錐齒輪傳動、14蝸輪蝸桿傳動、15鍵軸配合、16開口銷的應用、17圓錐銷的應用、18軸承
|
|
第九柜

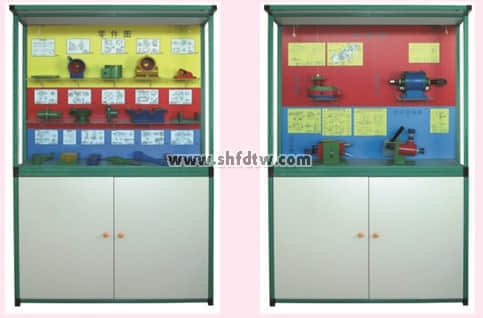

零件圖
|
1板蓋類零件、2蝸輪箱a、3蝸輪箱b、4蝸輪箱體、5閥體、6套筒、7箱體、8端蓋、9減速箱體、10夾具體、11支架、12拔叉、13槽配合、146方軸、15主軸、16軸
|
|
第十柜
裝配圖
|
1齒輪油泵、2液壓氣缸、3頂尖座、4手壓滑油泵
|
本套陳列柜采用121件動畫圖象配合陳列柜上的內容在電腦上演示各種模型特點，如制圖工具的使用、投影產生過程、投影作圖步驟、裝配功能等、生動形象。
主要技術參數：
1、輸入電源：AC220V±10%（單相）50HZ
2、工作環境： -10℃±40℃
3、功率：0.5kw
4、動畫演示功能：利用二維/三維動畫效果來演示各種制圖零件。
5、陳列柜尺寸：1250×430×1780ｍｍ，陳列柜上下柜采用彩色鋁塑鋼制作，造型美觀，堅固耐用。
