計算機過程控制板框過濾操作實訓裝置

[產品分類]：化工單元操作實訓裝置: [規格型號]：TW-SX211
[產品價格]：詢價: [參數下載]：
[聯系電話]：021-55884002: [QQ]：; [微信]：
已有 4700 人關注該產品

產品詳情

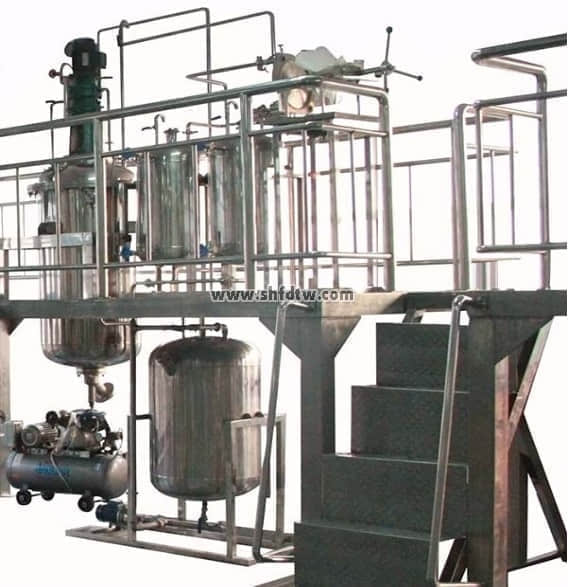

TW-SX211計算機過程控制板框過濾操作實訓裝置

裝置功能

1. 板框過濾崗位技能：板框過濾機的構造和操作方法；板框壓濾機的操作（裝合、過濾、洗滌、卸渣、整理）；洗滌速率與最終過濾速率的關系；操作條件對過濾速度的影響。
2. 板框過濾輔助崗位技能：配漿方法及技能；過濾加壓泵的操作；壓縮機的操作；洗滌液的配置；洗滌系統的操作。
3. 產品過程控制崗位技能：液位的控制；配漿罐氣體攪拌控制；操作壓力的控制；料液溫度的控制。
4. 化工儀表崗位技能：減壓閥的使用；壓力表的使用；壓力變送器的使用；溫度傳感器的使用；轉子流量計的使用；真彩人機界面觸摸屏的使用、聲光報警器的使用、水表的使用；電表的使用；調壓模塊的使用。
5. 就地及遠程控制崗位技能：現場操作報表的制作、記錄，現場控制臺儀表與微機通訊，實時數據采集及過程監控；總控室控制臺與現場控制臺通訊，各操作工段切換、遠程監控、流程組態的上傳下載。

設計參數
裝置整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。
物料：碳酸鈣粉末。
過濾面積0.9m2，設計壓力：0.6MPa。

整機參數
設備主體：3700x2000x3500mm（長x寬x高），可根據實訓場地實際高度和場地面積進行調整，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。

電氣系統
標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸：1400x800x1300mm（長x寬x高）。

公用設施
水：實驗用水由現場水龍頭接入原料罐和洗滌罐。
電：電壓AC380V，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。

主要設備
板框過濾機：不銹鋼，過濾面積0.9m2，操作壓力：0.5MPa。一臺。
原料罐：304不銹鋼，Ф500x900mm，一臺。
電機：功率：0.14KW，配置變頻調速器調速。
攪拌罐：304不銹鋼，Ф350x550mm，一臺。
洗滌罐：304不銹鋼，Ф425x600mm，一臺。
濾液收集槽：304不銹鋼，Ф350x550mm，一臺。
濃漿泵：不銹鋼離心泵，功率：0.37KW，一臺。
離心泵：功率：0.37KW，流量：2m3/h，一臺。
空氣壓縮機排氣量0.067L/min，工作壓力0.8MPa，轉速2800r/min 一臺。
溫度檢測點：1點。
壓力檢測點：3點。
流量檢測點：1點。
液位檢測點：1點。
聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤500G，光驅，鼠標，鍵盤，顯示器：19”液晶顯示屏。二年質保。操作系統：中文專業版WINXP。

上位機監控軟件

RS485/232通訊轉換器,MCGS工業組態軟件一套（附64點軟件狗），在線監控軟件一套。

測控組成

變量	檢測機構	顯示機構	執行機構
過濾機進口溫度	PT100鉑電阻	宇電顯示儀	無
過濾機進口壓力	壓力傳感器	宇電顯示儀	自控
原料罐壓力	指針式壓力表	現場顯示	無
過濾壓力調節閥壓力	指針式壓力表	現場顯示	手動
濾液收集槽液位	磁翻板遠傳液位計	宇電AI708報警	自控
電機轉速	轉速傳感器	宇電顯示儀	自控

水泵進口壓力	壓力傳感器	宇電顯示儀	自控
水泵出口壓力	壓力傳感器	宇電顯示儀	自控
流化床床層壓差	風壓傳感器	宇電顯示儀	自控
液體流量	渦輪流量傳感器	宇電顯示儀	自控
鍋爐加熱溫度	PT100鉑電阻	宇電溫控儀	固態調壓
鍋爐夾套進口溫度	PT100鉑電阻	宇電溫度儀	自控
鍋爐夾套進口溫度	PT100鉑電阻	宇電溫度儀	自控
換熱器進口溫度	PT100鉑電阻	宇電溫度儀	自控
換熱器出口溫度	PT100鉑電阻	宇電溫度儀	自控
