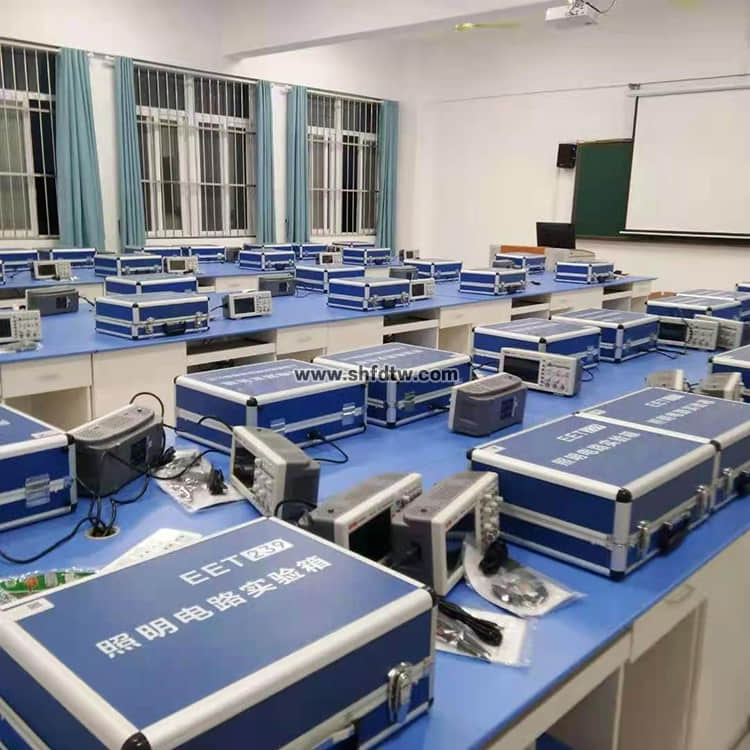

TW-X89型照明電路實驗箱

一、產品介紹：

TW-X89型照明電路實驗箱主要是進行“電工學”中的照明電路部分實驗，全部采用國家標準的安全插座和安全實驗導線， 連線方便，接觸可靠，而且壽命長、效率高，有效預防觸電隱患。實驗面板上印有元件符號及主要參數便于學生識別。實驗箱結構緊湊實用直觀，安全可靠，能有效培養學生的動手能力，維修方便、簡捷?？蓾M足各類高、中等院校及職業技術類院校開設的電工典型實驗。

二、系統組成：

1、輸入電源： 220V 10%  50HZ±1HZ

2、空氣開關，最大電流10A,最大電壓380v；

3、觸電保護器，最大電流10A，最大電壓380v，最大保護電流13Ma,最大切斷時間＜0.01S；

4、電度表  220V/2A；

5、帶電源插座的單刀單擲開關板220V/5A；

6、數碼分段開關SP368；

7、交流電流表0-200mA；交流電流表0-5A；交流電壓表0-450V；

8、外形尺寸：長450mm×寬370mm×高140mm

三、滿足電路原理實驗內容：

實驗一  數碼分段開關控制照明線路

實驗二  單相電度表的安裝線路

實驗三  電壓表、電流表的安裝電路

實驗四  白熾燈控制線路
