TW-DHZ02電子焊接裝配調試實訓臺（雙面2工位15000元）

TW-DHZ02電子焊接裝配調試實訓臺是高度仿真的電子焊接裝配操作臺，滿足學生電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實訓要求。可培養 學生的實踐能力和創新能力。適合技術學校、職業培訓學校、職教中心、鑒定站／所等電子類專業《電子工藝》相關課程的教學實訓和鑒定考核。

TW-DHZ02電子焊接裝配調試實訓臺技術性能

1、輸入電源：三相四線380V±10％50Hz

2、工作環境：溫度-10℃～+40℃相對濕度<85％(25℃)

3、裝置容量：<200VA

4、外形尺寸：1.1m×1.3m×2m。

TW-DHZ02電子焊接裝配調試實訓臺實訓裝置

主要由實訓臺、電源柜、實訓線路板、元件包、工具套件等組成。實訓裝置為兩面雙組型結構，正反兩面均有以下相同的資源。

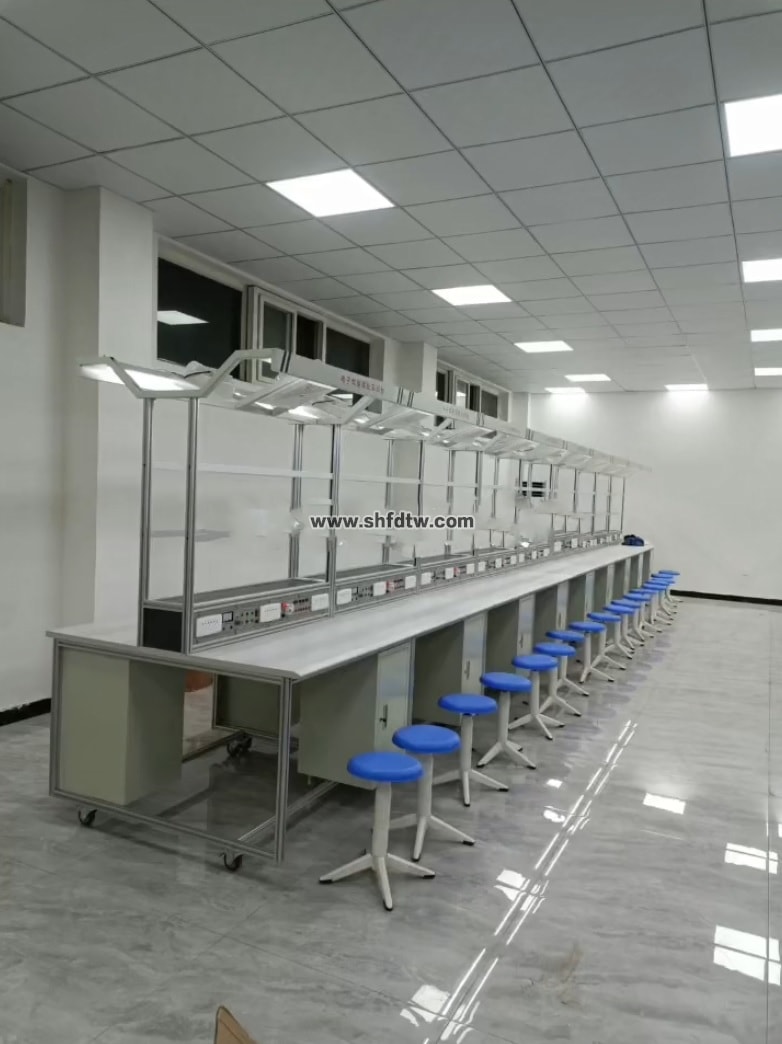

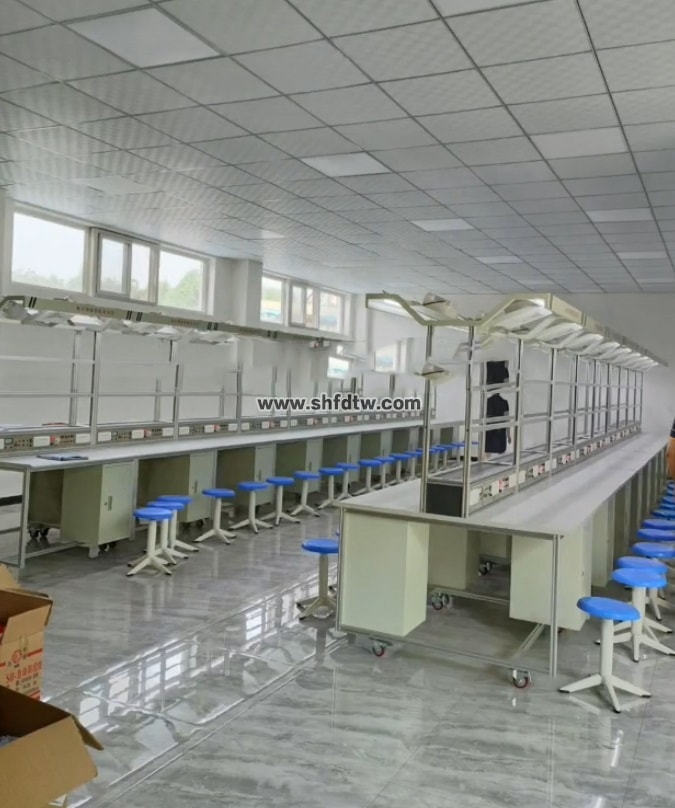

1、實訓臺 實訓臺主要由實訓桌、實訓面板、鋼木框架、頂部框架等組成。

（1）正反兩面?zhèn)渑溆幸粋€工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊；另外還設有四個帶剎車的萬向輪，便于移動和固定。

（2）正反兩面各有一塊實訓面板，實驗電源每路配置：一組可調的直流電源0~30V/2A，并帶有過載、短路軟保護功能，軟保護的值還可進行調節；一組 3~24V交流電源，七檔可調；一組±5V、±12V開關穩壓直流電源；一只精密數字電壓表（DC 30V），一只精密數字電流表（DC 2000mA）；以及6路單相電源插座，可以方便設備、儀表的擴展時使用。

（3）鋁木框架為雙層結構。第一層用于掛放元件盒（焊接工序用）或?qū)嵱枓煜洌ㄕ{(diào)試工序用）。第二層設有四個PVC夾板，可用來夾放相關實訓資料。

（4）頂部框架上設有電風扇和30W日光燈（照明設備）各兩個。

2、電源柜

（1）輸入電源：三相四線～380±10%50HZ

（2）輸出電流：20A

（3）設有風扇、照明日光燈、插座電源的繼電接觸控制系統，可為10實訓臺提供工作電源；具有電源指示、漏電保護功能，使用安全可靠。

3、實訓線路板(2套／臺) 常規配備六管超外差式調頻收音機、LED數字電子鐘、多路搶答器等實訓線路板。

4、實訓工具套件 配備常用的數字式萬用表、元件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、真空吸筆、電烙鐵、恒溫烙鐵（小型焊臺）、放大臺燈、熱風臺、烙鐵架、焊錫絲、吸錫器等工具。

5、實訓掛件（2套/臺）

1、常用元器件單元

（一）：提供常用的電阻、電容、電感、數碼管、二極管等元器件。

2、常用元器件單元

（二）：提供電位器、三極管、穩壓管、繼電器、復位按鈕、晶體管、晶閘管、蜂鳴器、變壓器等元器件。

3、直流電源單元：提供±5V、±12V/0.5A兩組電源和0～30V/1.5A的直流穩壓電源，數字式電壓、電流表指示，自動繼電器換檔，具有自動過流保護和自動恢復功能。

4、測量儀表單元：提供0～20V的交/直流數字電壓表和0～200V，0～2A的直流數字電壓/電流表，精度0.5級。

5、信號源單元 5.1波形：正弦波、三角波、方波、鋸齒波、TTL波形等七種波形。 5.2頻率范圍：5Hz－2MHz分段連續可調。 5.3正弦波失真度：10Hz-100KHz小于1%。 5.4輸出幅度：正弦波大于0-14Vp-p。 5.5波形占波比可調。

6、頻率計單元：測量范圍為1Hz至10MHz，有六位LED數碼管顯示，閘門時基1S，靈敏度35mV。開關（內測/外測）轉換。

7、實訓線路板（2套/臺）每套配16項電子專業技能訓練散件（專用線路板）

五、實訓項目

任務一：多路搶答器生產

1)多路搶答器元器件認識及測量

2)多路搶答器原理圖識讀及工藝文件填寫

3)多路搶答器裝配工具與準備工藝

4)多路搶答器主板焊接

5)多路搶答器主板調試

6)多路搶答器電路板檢驗

任務二：LED數字電子鐘生產

1)LED數字電子鐘元器件認識及測量

2)LED數字電子鐘原理圖的識讀及工藝文件填寫

3)LED數字電子鐘的裝配工具與準備工藝

4)LED數字電子鐘主板焊接

5)LED數字電子鐘主板調試

6)LED數字電子鐘主板檢驗

任務三：六管超外差式調頻收音機整機生產

1)調頻收音機元器件認識及測量

2)調頻收音機原理圖識讀及工藝文件填寫

3)調頻收音機常用裝配工具與準備工藝

4)六管超外差式調頻收音機主板焊接

5)六管超外差式調頻收音機整機調試

6)六管超外差式調頻收音機整機檢驗

7)六管超外差式調頻收音機整機包裝
