TWY-XD11 汽車電工電子技術綜合應用創新實訓考核裝置

一、產品概述:

本產品根據汽車電工電子課程的內容，按照積木式型材搭建。采用模塊化設計，將汽車常用的電工電子元件（如電阻、晶體管、保險絲、繼電器、自感互感線圈等）、執行元件（如電機等）等基礎知識等全面展示。該設備用于電工電子基礎教學，滿足汽車基礎教學任務。通過實訓任務將復雜抽象的知識形象化、簡單化，便于學生很好理解電工電子基礎知識，減少教師授課難度，提升教學和實訓質量。

（設備外形參考圖片，具體以實物配置為準）

本裝置配備各種交直流電源、信號源、儀表、汽車電工電子實訓模塊等，具有較完善的安全保護措施，適用于國內汽車電工電子基礎、電工原理、電路元件檢測分析等課程實驗。

汽車電工電子實訓模塊由透明封閉元件盒及PCB板構成。元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、元件更換容易。

透明元件盒采用多元件、典型實訓單元電路、典型傳感器等制成；導線插孔采用2mm防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓模塊有四個彈性插腳，與專用實訓孔板配套使用。透明封閉元器件放置在實驗操作桌下邊存儲柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

二、設備技術指標

（1）工作電源：單相三線 AC 220V±10%  50Hz。

（2）溫度：－10～40℃；環境濕度：≤90%（25℃）

（3）外形尺寸：長×寬×高=1400×700×1500mm（可根據實際要求定做）

（4）整機功耗：≤800V.A

（5）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。

三、實訓臺基本配置及功能介紹

實訓裝置由實訓臺、電源控制屏、實訓模塊等組成。

（一）電源控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋼質面板，為實訓提供交直流電源、信號源和測量儀表等，具體功能如下：

1.交流電源

(1) 高壓交流電源：四路AC220V電源接口，可為外配儀器設備提供工作電源。

(2) 低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護功能，同時還提供帶中心抽頭雙17V交流電源。

2.直流電源

(1)可調直流電源：1路0.0V～30V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。

(2)固定直流電源：+12V/3A、+5V/5A固定輸出。

3.測量儀表

1）數字直流電流表:測量范圍：0～2000mA，三位半數顯。

2）數字直流電壓表:測量范圍：0～30V，三位半數顯。

4.信號發生器模塊：

（1）工作電壓:3.3~30V;

（2）頻率范圍:1Hz~150KHz;

（3）頻率精度:在每個范圍上的精度是2%左右;

（4）信號負載能力:輸出電流可在5~30ma左右;

（5）輸出幅度:PWM幅值與供電電壓相等;

（6）環境溫度:L-20~+70"C.

（7）用作方波信號發生器，產生方波信號供實驗開發使用;

（8）用來產生控制電機驅動器的方波信號;

（9）產生可調脈沖，可供MCU使用;

（10）產生可調脈沖，控制相關電路(PWM調光調速等應用)。

5.直流無刷電機及驅動控制單元（采用模塊化設計，裝在透明實訓盒內）

（二）實訓桌

1、實訓桌采用四個工業鋁型材立柱為支撐，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。

2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；

3、提供實訓儲物柜1套，柜體設有雙門柜用于放置透明實訓模塊。設有抽屜用于放置實訓導線和指導書等。

四、設備配置清單

五、 新能源汽車電工電子基礎實驗模塊配置

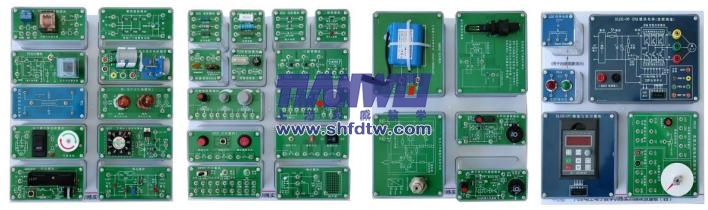

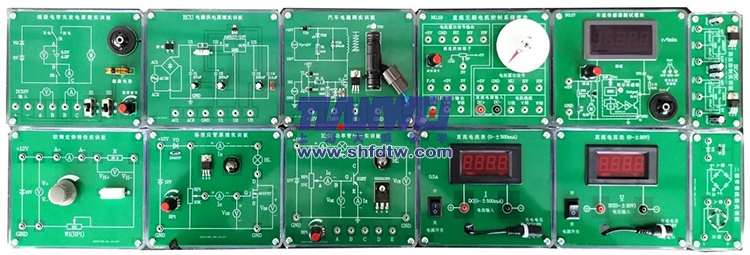

汽車電工電子基礎實訓模塊由透明封閉元件盒及PCB板構成。元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、元件更換容易。元件盒面板尺寸58mm*58mm，尺寸58mm*124mm，124mm*146mm三種規格。

1.透明電阻模塊 3塊

安裝多種電阻，元件引腳2mm端子引出。

2.透明電位計模塊1塊

安裝多種精密可調電位器，元件引腳2mm端子引出。

3.透明可變電阻器模塊1塊

安裝多種可變電阻器，元件引腳2mm端子引出。

4.二極管模塊1塊

安裝有發光二極管及單向二極管等器件，元件引腳2mm端子引出。

5.三極管模塊1塊

安裝有多種NPN/PNP三極管及晶閘管等器件，元件引腳2mm端子引出。

6.保險模塊2塊

安裝有多種多種類型保險，如汽車保險，普通保險管，可恢復保險等器件，元件引腳2mm端子引出 。

7.DPDT開關模塊1塊

安裝有多個DPDT類開關器件，元件引腳2mm端子引出。

8.SPST開關模塊2塊

安裝有多個SPST類開關器件，元件引腳2mm端子引出。

9.單/雙燈絲燈泡模塊1塊

安裝有單鎢絲燈泡及雙鎢絲燈泡等器件，元件引腳2mm端子引出

10.IS05針繼電器模塊1塊

安裝多個5針繼電器，元件引腳2mm端子引出。

11.閃光燈模塊 1塊

安裝汽車閃光繼電器等器件，元件引腳2mm端子引出。

12.光學傳感器模塊 1塊

通過遮擋光學傳感器模塊輸出脈沖信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。

13.霍爾效應傳感器模塊 1塊

通過調節電機速度，輸出脈沖信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。

14.18650電池模塊 1塊

安裝多個18650鋰電池，可連接組成電池組，也可配合其他模塊完成項目，引腳2mm端子引出。

15.三相交流發電機模塊 1塊

通過轉動三相發電機電機，輸出電壓信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。

16.降壓模塊 1塊

接入高電壓信號轉化成低電壓信號，信號引腳2mm端子引出，可進行波形測試或接發光二極管等器件更直觀觀察輸出信號變化。

17.整流濾波模塊 1塊

安裝有三相整流電路及單相整流電路，配合三相交流發電機模塊模塊可對其電壓進行整流濾波輸出，元件引腳2mm端子引出。

18.場效應管原理實訓板

實訓板內置200V/16A大功率場效應管，具有G極電壓調節電路，預留≥2mm IG電流測量端子，ID電流測量端子，VDS電壓測量端子，面板含絲印電路圖，采用燈泡作為漏極負載。

19.IGBT功率管特性實訓板

實訓板內置1200V/20A大功率IGBT管，引出集電極電流測試端子，集電極電壓測試端子，發射極電流測量端子，柵極電流測量端子，柵極電壓測量端子。集電極采用燈泡作為負載。柵極采用可調電阻調節柵極電壓，可調節使IGBT進入導通和截止狀態。

20.三相無刷電機驅動控制實訓板

采用BLDC無刷電機及驅動控制系統，驅動三相電機運轉。通過電位器無極調節其波形頻率進而控制三相電機的轉速。轉速脈沖同時連接到轉速表，測量電機的轉速并顯示。

21.自感/互感現象演示1塊

22.運算放大器模塊1塊，可進行比較器，反向器等運算。

★23. 電子實訓創新教學與管理模塊1塊（無線射頻卡，手持式RFID讀卡器的應用）

（1）印刷線路板為單層印刷電路板，印刷線路板厚度為2mm，每塊印刷線路板四個角上有4mm鏍絲固定孔。

（2）印刷線路板的正面印刷：正面用白底黑字清晰的繪制出器件符號。印刷線路板的反面制作：印刷線路板線寬3mm，器件裝在反面, 正面用鍍金接線孔引出。

（3）線路板固定在塑料密封盒口上，塑料密封盒底內貼一個寫有編號內容的無線射頻卡，手持式RFID讀卡器，除了要能讀寫無件盒的編號，還要能顯示出該元件盒的標準答案。

（4）元器件檢測元件為三極管、電解電容、二極管，晶閘管、單結晶體管檢測內容為器件類型、 管腳名及好壞的判斷，每塊檢測板在內部接線要有所差異，如三極管的E、B、C三個極任意接到編號為1、2、3的三個引出點上。

注：（5）RFID讀卡全室共配置1套。

六、可完成實驗項目:

6.1金屬膜電阻、貼片電阻、水泥電阻、滑動電位器的認知和測量實訓（含歐姆定律）；

6.2不同類型二極管的認知和測量實訓；

6.3不同類型的電容器的認知和測量實訓；

6.4IGBT管的認知和測量實訓；

6.5場效應管的認知和測量實訓；

6.6晶閘管的認知和測量實訓；

6.7三極管的認知和測量實訓；

6.8不同類型的繼電器的認知和測量實訓；

6.9光電、霍爾測速傳感器的認知和測量實訓

6.10串并聯電路的教學實驗實訓；

6.11三相無刷電機的認知和檢測實訓；

6.12三相交流電整流濾波電路的認知測量實訓；

6.13直流電機的控制原理認知測量實訓；

6.14自感互感原理認知和測量實訓；

6.15電磁感應原理認知和測量實訓；

6.16電路熔斷絲的認知和測量實訓；

6.17運算與放大電路的應用原理認知。

6.18鋰電池18650模塊的認知

6.19汽車單/雙燈絲燈泡的認知

6.20.PWM脈沖寬度調制模塊應用；

★ 七、輔助教學數字資源軟件（正版軟件，網絡版，提供30個接點，共用一個加密鎖，便于管理，并提供軟件著作權證明其合法性）

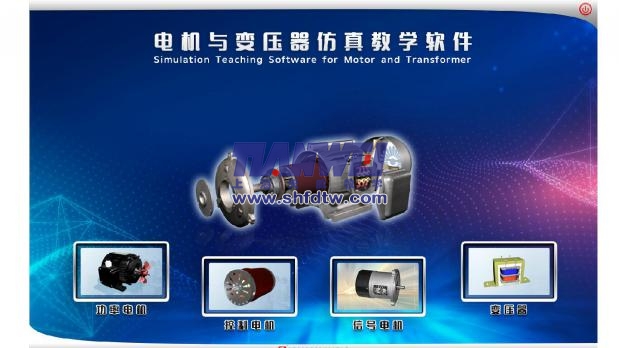

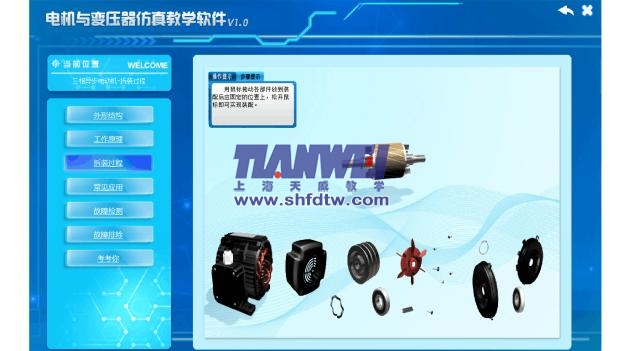

（1）電機與變壓器仿真教學軟件（正版3D軟件）

電機與變壓器仿真教學軟件依據《職業院校數字校園建設規范》（教職成函[2015]1 號）與教育部頒布的有關專業教學大綱而設計，選取典型的電機與變壓器，圍繞其核心知識點和技能點展開，兼顧教師的課堂教學，力爭達到軟件的職業性、情境性、過程性、交互性的相互交融。

軟件包括功率電機、控制電機、信號電機和變壓器4個實驗單元，共18個典型的實驗項目，每個實驗項目下設有外形結構、工作原理、拆裝過程、故障檢測、常見應用、考考你等數目不等實驗任務。

軟件既可支持教師的課堂演示教學，亦可支持學生進行課前預習，重點支持學生在理論課后進行的自主仿真實驗，并可在此基礎上實現技能考核。

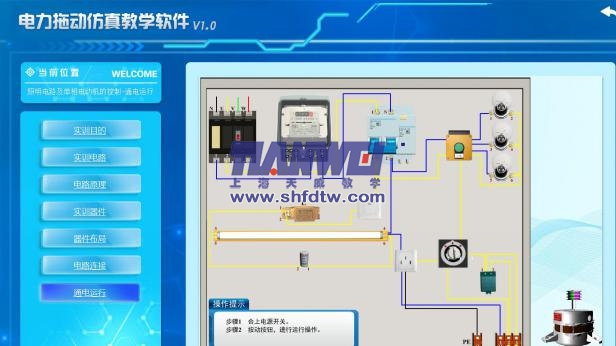

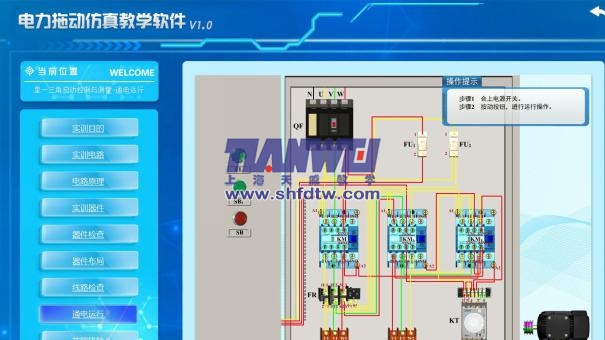

（2）電力拖動仿真教學軟件（正版3D軟件）

產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實驗和鑒定設備通用技術規范》與教育部有關專業教學大綱而設計，內容包括三相異步機單向轉動控制等30個實驗項目，涵蓋維修電工初級、中級、高級主要實驗項目，每個項目又根據需要設有實驗目的、實驗器件、實驗電路、電路原理、器件布局、元件檢查、通電運行、通電運行、故障排除等多種訓練任務。軟件以技能為核心，項目為引領、任務為驅動，職場環境為背景，操作步驟為主線，學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身，性價比極高。為職業教育與技能實驗、鑒定信息化、現代化提供了不可或缺的豐富資源。

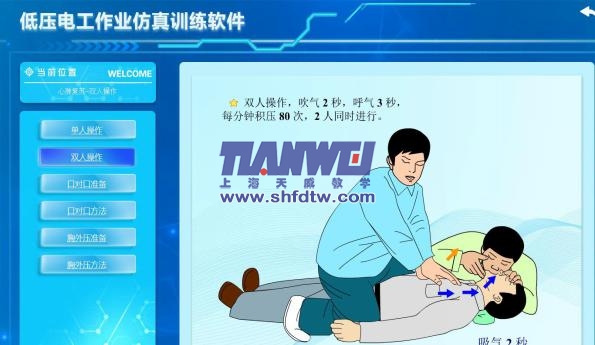

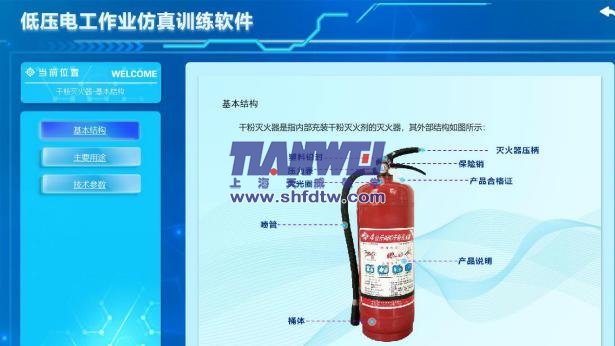

（3）電工作業培訓仿真教學軟件（包含用電安全與觸電急救）（正版3D軟件）

產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實驗和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制。該軟件采用二維與三維結合的虛擬畫面，教導學生電工基礎知識和用電的安全及急救方法。包含電工初步知識（電工基礎、電工儀表使用、導線安全連接、安全用電工具、安全用電標志），觸電急救（觸電的方式、安全防護措施、接地與接零保護、人工呼吸，心肺復蘇等急救方法），風險排除（滅火器類型、滅火器的使用），電工電子基本操作（包括低壓電器、電機與變電器、照明電路、電子技術）等4大模塊，15個實驗單元，72個實驗項目。軟件以技能為核心，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實驗、鑒定信息化、現代化提供了豐富的教學資源。

（4）模擬電子技術仿真教學軟件（正版3D軟件）

產品是依據教育部、人力資源和社會保障部有關課程大綱、中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》而設計，內容包括模擬電子技術實驗實訓常開設的延時電路等共18個實驗實訓項目（詳見實訓項目）。每個項目根據實訓需要，設置了數量不等的實訓任務。例如單管放大項目設計了實訓目的、實訓器件、實訓電路、電路原理、器件布局、通電測試、故障檢測等任務，以便操作者循序漸進地得到訓練。本軟件采用三維動畫與二維交互動畫編程相結合技術，基于職場環境與工作過程，具有很強的職業性、情景性、過程性、交互性、智能性。

技術參數：

包含十八大實訓模塊：延時電路、穩壓電源、整流濾波電路、單管放大、可控硅調光、二極管整流電路、串聯穩壓電源、延時開關、電流負反饋電路、電壓負反饋電路、單項可控硅整流電路、差分放大可調穩壓電路、運算放大電路、運算放大器的應用、脈沖式充電電路、整流電路、溫度傳感器、光敏傳感器檢測。

（5）電子儀表儀器仿真教學軟件（正版3D軟件）

產品依據《電子設備裝接工國家職業標準》、教育部有關專業電子技能訓練教學大綱與中華人民共和國勞動和勞動安全行業標準（LD/T81.1—2006）《職業技能實訓和鑒定設備通用技術規范》而設計，包含常用電子測量儀器、信號（函數信號、高頻信號、彩色電視信號）發生器、電子電壓表（毫伏表、數字萬用表）、電子計數器、雙蹤示波器、掃頻儀等六類儀器，每類儀器設有儀器簡介、面板介紹、使用方法、仿真實訓等4個學習任務。具有職業性、情境性、交互性、工藝性、智能性。本產品性能價格比高，是電子技術仿真實訓室必備的主體軟件。

（6）電子技能虛擬實訓室教學系統（正版3D軟件）

采用三維仿真技術而研制的仿真實訓軟件，包括儀器儀表、導線加工、檢修工具、焊接工藝、電子器件、模擬電子技術、數字電子技術、生產工藝、插裝工藝、SMT工藝、收音機實訓等11個實訓單元。

（1）儀器儀表模塊，包括指針式萬用表、數字式萬用表、普通示波器、信號發生器、直流穩壓電源、毫伏表、高頻信號發生器、鉗形電流表等8個實訓項目，并配有語音講解功能。

（2）導線加工，包括常用材料、絕緣導線加工、屏蔽線加工、導線捆扎、導線連接等5個實訓項目，并配有語音講解功能。

（3）檢修工具，包括焊接工具、鉗口工具、剪切工具、緊固工具等4個實訓項目，并配有語音講解功能。

（4）焊接工藝，包含手工焊接、實訓、浸焊、波峰焊、再流焊、拆焊技術等6個實訓項目。根據相應的教學大綱，要求把焊接工藝清楚表示，圖文并茂,并對重難點部分配有語音講解功能。

（5）電子器件，包括電阻器、電容器、電感和變壓器、二極管、三極管、晶閘管、模擬IC、數字IC、片狀元器件、電聲器件、開關接插件、發光顯示器件等12個實訓項目。

（6）模擬電子技術，包括射極偏置電路、基本放大電路、延時開關電路、ＲＣ震蕩電路、橋式整流電路、串聯穩壓電路、直流電動機調速電路、調光臺燈、運放輸出功能擴展等9個實訓項目。

（7）數字電子技術，包括宿舍燈控制電路、定時交流開關、步進電機控機器、智力競賽搶答器、移位型控制器、四路彩燈控制電路、聲光報警電路、數字鐘電路、基本邏輯關系等9個實訓項目。

（8）生產工藝，包括器件準備、安裝、焊接（噴涂助焊劑、干燥和預熱、波峰焊、強迫風冷）、補焊調試、裝配測試、包裝入庫等6個實訓項目，并配有語音講解功能。

（9）插裝工藝，包括印制板分類、PCB生產工藝、插裝準備、手工插裝、機器插裝等5個實訓項目，并配有語音講解功能。其中插裝準備包括元器件檢查、老化實驗、引線剪裁、導線剝頭、元器件成型、浸涂焊料等實訓任務。

（10）SMT工藝，包括表面組裝材料、SMT設備、SMT工藝、SMT生產過程等4個實訓項目；并用恰當?shù)拿襟w手段來實現，教學設計合理，導航清晰，并配有語音講解功能。

（11）收音機實訓，包括工作原理、元件選擇、印制電路、元器件插裝、焊接、組裝、調試工藝、總裝、維修指南、維修訓練等10個實訓項目。
