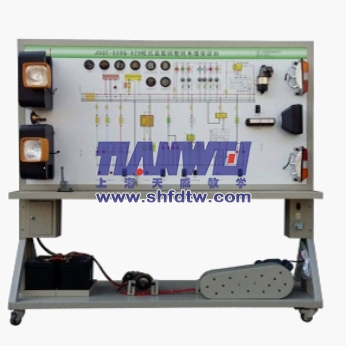

TW-BDQ68型 叉車全車電器實訓臺

1.實訓臺以常規內燃叉車（3T）全車電路、全車電器實物為基礎，包括充電系統、起動系統、燈光與信號系統、發動機儀表系統及其他附屬線路。

2.完全反映內燃叉車實際全車電路、全部用電器。

3.教學面板安裝各類元器件實物，元件引出測量端子，方便講解和測量分析。

4.所有線路隱藏于教學面板以內，通過引出測量端子，直觀整潔進行測量。

5.框架采用鋁合金型材拼接制作，框架上配備操作平臺可放置工具、資料等物品，操作平臺下面配備物料放置柜，方便放置物料等物品，方便教學。

6.實訓臺底座部分帶自鎖腳輪裝置，方便隨時移動。

7.實訓臺配備有點火開關、漏電保護器、安全防護網等安全保護裝置，方便切斷總電源和進行安全防護。

8.配套專屬教學資源信息化平臺，通過掃描設備二維碼的形式觀看教學資源，包括flash動畫、PPT、視頻、三維模型等形式，配備職業技能鑒定題庫，并具有便捷的管理功能。

9.配備設備使用說明書，說明書的內容包括設備的日常維護、維修資料、故障設置資料、操作規范、操作流程、操作注意事項等。

11.該設備采用  全新3T 燃油叉車整車電器實物為基礎，充分展示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的組成結構和工作過程。

適用于學校對整車電器理論和維修實訓的教學需要。

12.功能特點

12.1.真實可運行的整車電器系統，充分展示整車電器系統的組成結構。

接通電源，操縱示教板上的各種電器開關、按鈕、真實演示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的工作過程。

12.2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析整車電器各系統的工作原理。

12.3.面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

13.技術規格

   外形尺寸（約）：1740×650×1700mm(長×寬×高)

   動力電源：三相四線(或三相五線)380V±10% 50Hz

   工作電壓：直流24V

   工作溫度：-40℃～+50℃

   三相異步電動機

   型  號：YT 100L1-4

   電壓：AC 220V/380V

   功率：2.2KW

   轉速：1420r/min

   移動腳輪：100*60mm

14.基本配置（每臺）

序號 名       稱 規格型號 單位 數量

1 面板 裝有各種檢測端子以及彩色電路圖 套 1

2 點火開關  個 1

3 組合儀表 原車 套 1

4 組合開關 原車 套 1

5 左右前大燈總成 原車 套 1

6 左右前霧燈 原車 套 1

7 左右轉向燈 原車 套 1

8 左右轉向邊燈 原車 套 1

9 左右組合尾燈 原車 套 1

10 工作燈 原車 套 1

11 燈光開關 原車 套 1

12 剎車燈開關 原車 套 1

13 倒車燈開關 原車 套 1

14 危險燈開關 原車 套 1

15 線束  套 1

16 雨刮總成 原車 套 1

17 雨刮控制繼電器 原車 個 1

18 噴水電機 原車 套 1

19 噴水壺 原車 套 1

20 喇叭 原車 個 2

21 喇叭繼電器 原車 個 1

22 霧燈繼電器 原車 個 1

23 起動機總成 原車 臺 1

24 發電機總成 原車 臺 1

25 三相異步電動機 YT 100L1-4 臺 1

26 蓄電池  臺 2

27 保險絲盒  個 1

28 電源總開關 50A 個 1

29 移動臺架(帶自鎖腳輪裝置) 1740×650×1700mm(長×寬×高) 臺 1

30 故障模擬與排除裝置  套 1

31 教師手冊  套 1

32 合格證與保修卡  套 1
