TW-QY13工業型液壓與氣壓傳動PLC控制綜合實訓裝置
一、概述
液壓與氣壓傳動PLC控制綜合實訓裝置采用“二合一”結構，配備兩套實驗設備，一套為氣動與PLC實訓平臺，另一套為液壓傳動與PLC實訓平臺，且各自配有獨立的PLC電氣控制設備。
同一套裝置既可以分別獨立進行液壓控制、氣動控制的相應基本同路及其應用實驗，又可以進行PLC編程及應用控制實驗，適用于“液壓傳動與控制”、“液壓與氣壓傳動”、“氣動技術”等相關課程的教學實訓。
液壓面
氣動面
二、實訓裝置功能
1、液壓與氣動PLC控制綜合實訓裝置，實訓裝置由實訓臺、實訓桌、電源模塊、PLC電氣控制模塊、繼電器控制模塊、控制按鈕模塊、時間繼電器模塊、液壓泵站、液壓元件、氣泵、氣動元件等組成。
2、實訓臺：雙面鋁材結構平臺，采用敞開式結構的操作板，各種液壓元件和氣動元件配有雙彈簧卡塑料快換底板，可靈活按插T型槽板上，學生用帶有快速接頭的連接管在各液壓元件氣動之間連接。連接方便簡單，再配上可編程控制器的控制，組成具有一定功能的液壓與氣動，具有很強的實操性，本實訓臺還可以同時完成液壓和氣動的系統實訓。根據需要課程需求，迅速組合成任意液壓系統或氣動系統的任意回路。
3、實訓桌：鐵質雙層亞光密紋噴塑結構或全鋼框架結構，帶有集中收集實訓遺油設計，實訓桌下方設有元器件儲存柜，用于存放元器件。
4、所有的液壓元底部安裝了“一種塑料快速拆裝底板”置換回路液壓元件快捷、方便。
5、電器元件：所用電器元器件全部采用國際國內知名廠家元器件性價比高，性能穩定，安全系數高。
6、液壓元件：全部采用國際先進的力士樂技術北京華德工業液壓元件，使用安全可靠，貼近工業化，性能參數完全符合教學大綱的要求，且完全符合工業應用標準，所有液壓閥均配置有專用的彈卡式安裝液壓連接板。
7、實訓回路搭接：采用快速接頭連接，每個接頭都配有帶自鎖結構的單向閥（即使實訓過程中接頭未接好而脫落，亦不會有壓力油噴出，保證實訓安全）。
8、實訓控制方式多樣化：實訓回路可運用機械控制、傳統的繼電器控制、先進的PLC自動控制等多種控制技術，讓學員門全方位、多層次的深入了解液壓系統的控制多樣化，從而鍛煉學生的靈活應用能力。
9、實訓設備的擴展性：實訓配置方案可根據具體要求進行配置，也可對實訓設備增加相應的模塊來實現對實訓臺功能的擴展，所有模塊都采用通用設計標準，可方便、隨意的擴展。
10、可編控制器（PLC）能與PC機通訊：實現電氣自動化控制、可在線編程監控及故障檢測，以及可以運用PC機與PLC對液壓控制系統進行深入的二次開發等。
11、優良的液壓供油系統：液壓油泵采用法蘭安裝方式，大大的減小了工作運行噪音，并且液壓供油系統在常規的基礎上增加了調節系統，更加可靠的確保了實訓過程中的供油穩定性。
12、設備的安全等級性：實訓臺設計完全按照國家安全標準執行，所有電氣控制均有接地保護、過載保護、短路保護、漏電保護等功能高低壓分開供電，液壓泵站采用低壓系統，安全供壓的基礎上完全滿足實訓供壓，整套設備具有較高的安全使用性能。
三、技術參數
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、直流電源：DC24V
3、裝置容量：<3kVA。
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、外形尺寸：1520mm×1050mm×1750mm
7、液壓泵站：最大容積60L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、吸油過濾器、耐震不銹鋼壓力表，L-HL46號液壓油。變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。電機：額定電壓380V．額定功率1.5kW，絕緣等級B。

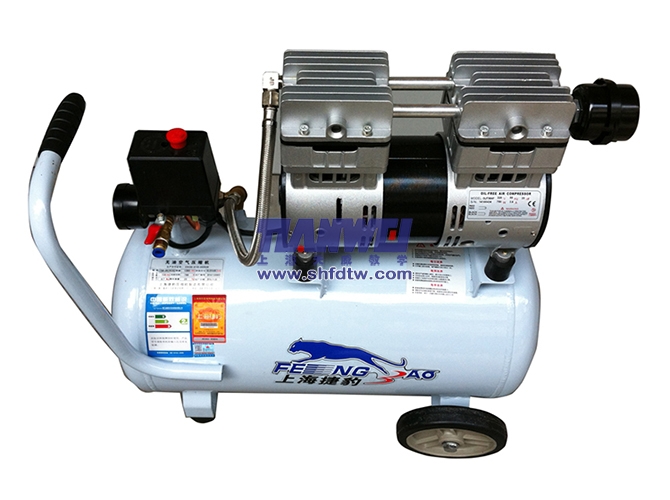

8、無油靜音空氣壓縮機：工作電源：AC220V；電機功率：550W,公稱容量24L,額定輸出氣壓0.7Mpa。
9、電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的交、直流輸入電源及電流指示。啟動/停止按鈕主要用于控制液壓泵站與氣泵是否通電。配置急停按鈕等，提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
10、PLC 主機模塊：主機選用三菱FX1S-20MR主機，主機為12點開關量輸入，8點開關量輸出。
11、配有控制模塊：PLC主機模塊、直流繼電器模塊、控制按鈕模塊、時間繼電器模塊等。
12、通過機械控制，傳統繼電器控制，先進的PLC自動控制、監控技術于一體，靈活實現其功能。
13、液氣壓仿真教學軟件：
（1）提供了大量液壓和氣動標準元件的圖庫、工作原理剖視圖和詳細的功能描述，各種回路都逼真地模擬這些元件的工作過程及原理。
（2）并可在回路中設置相關元件的技術參數。能進行液/氣壓知識的學習以及 回路的設計、測試和模擬。
（3）可設計并繪制符合工業標準化的回路圖，包括：液/氣壓回路圖、電液/氣控制電路圖、液/氣電-控制回路。
（4）軟件能夠判別回路設計是否正確，并給出提示。
（5）便于在教學中老師的講解和學生對氣動元件工作原理的理解掌握。提高了學生的學習興趣，激發學習的主動性。
四、液壓與氣動元器件配置清單
|
序號
|
型號/規格
|
名稱
|
數量
|
單位
|
|
|
液壓元器件
|
|
|
|
1
|
|
實訓臺
|
1
|
臺
|
|
2
|
1520×1050×1750（mm）
|
實訓桌
|
1
|
張
|
|
3
|
|
電腦推車
|
1
|
張
|
|
4
|
|
導線架
|
1
|
個
|
|
5
|
FX1S-20MR
|
PLC主機模塊
|
2
|
塊
|
|
6
|
380V、24V
|
電源模塊
|
2
|
塊
|
|
7
|
|
控制按鈕模塊
|
2
|
塊
|
|
8
|
|
時間繼電器模塊
|
2
|
塊
|
|
9
|
|
無油靜音空氣壓縮機
|
1
|
臺
|
|
10
|
泵站
|
電機
|
1
|
臺
|
|
11
|
變量葉片泵
|
1
|
臺
|
|
12
|
油溫液面計
|
1
|
只
|
|
13
|
空氣濾清器
|
1
|
只
|
|
14
|
吸油過濾器
|
1
|
只
|
|
15
|
耐震不銹鋼壓力表
|
1
|
只
|
|
16
|
油管托盤架
|
1
|
套
|
|
17
|
油箱
|
1
|
只
|
|
18
|
MOB40-200
|
雙作用油缸
|
2
|
只
|
|
19
|
2FRM5-31B/15QB
|
二通流量閥（調速閥）
|
2
|
只
|
|
20
|
3WE6A61B/CG24N9Z5L
|
二位三通電磁換向閥
|
2
|
只
|
|
21
|
4WE6C61B/CG24N925L
|
二位四通電磁換向閥
|
1
|
只
|
|
22
|
4WMM6C50BF
|
二位四通手控換向閥
|
1
|
只
|
|
23
|
4WE6E61B/CG24N9Z5L
|
三位四通電磁換向閥（O）
|
1
|
只
|
|
24
|
4WE6J61B/CG24N9Z5L
|
三位四通電磁換向閥（H）
|
1
|
只
|
|
25
|
DRVP10-1-10
|
單向節流閥
|
1
|
只
|
|
26
|
RVP10-10B
|
單向閥
|
1
|
只
|
|
27
|
DB10-1-50B/100U
|
先導式溢流閥
|
1
|
只
|
|
28
|
DBDH6P10B/100
|
直動式溢流閥
|
1
|
只
|
|
29
|
DZ10-1-30B/100
|
先導式順序閥
|
1
|
只
|
|
30
|
DR10-4-50B/100Y
|
先導式減壓閥
|
1
|
只
|
|
31
|
SV10PA2-30B
|
液控單向閥
|
2
|
只
|
|
32
|
HED40P15/100Z14L24
|
壓力繼電器
|
2
|
只
|
|
33
|
|
三通
|
4
|
只
|
|
34
|
|
四通
|
3
|
只
|
|
35
|
YN-100ZQ/10MPa
|
耐震壓力表
|
1
|
只
|
|
36
|
|
行程開關
|
4
|
只
|
|
37
|
膠管
|
M16*1.5/8I-W-0.9M(裝好快速接頭)
|
10
|
根
|
|
38
|
M16*1.5/8I-W-0.7M(裝好快速接頭)
|
15
|
根
|
|
39
|
|
電機電源線
|
1
|
根
|
|
40
|
三菱
|
編程電纜
|
2
|
條
|
|
41
|
|
實驗導線
|
2
|
包
|
|
氣動元器件
|
|
42
|
MSA25ⅹ100-S
|
單作用氣缸
|
2
|
只
|
|
43
|
MA25ⅹ100-S
|
雙作用氣缸
|
1
|
只
|
|
44
|
|
旋轉氣缸
|
1
|
只
|
|
45
|
AC2000
|
三聯件
|
1
|
只
|
|
46
|
AR2000
|
減壓閥（帶壓力表）
|
1
|
只
|
|
47
|
H210—08
|
手動換向閥
|
2
|
只
|
|
48
|
3V210-8（DC24V）
|
單電磁換向閥（二位三通）常開
|
1
|
只
|
|
49
|
3V210-8（DC24V）
|
單電磁換向閥（二位三通）常閉
|
1
|
只
|
|
50
|
4V210-8（DC24V）
|
單電磁換向閥（二位五通）
|
2
|
只
|
|
51
|
4V220-8（DC24V）
|
雙電磁換向閥（二位五通）
|
1
|
只
|
|
52
|
4V230-8（DC24V）
|
雙電磁換向閥（三位五通）
|
1
|
只
|
|
53
|
4A210—08
|
單氣換向閥（二位五通）
|
2
|
只
|
|
54
|
4A210—08
|
雙氣換向閥（二位五通）
|
2
|
只
|
|
55
|
MOV—2
|
行程閥（機控）
|
1
|
只
|
|
56
|
MOV—3
|
行程閥（按鈕）
|
1
|
只
|
|
57
|
MOV—3A
|
行程閥（按鈕帶鎖）
|
1
|
只
|
|
58
|
KV—08
|
或門型梭閥
|
2
|
只
|
|
59
|
QE—02
|
快速排氣閥
|
2
|
只
|
|
60
|
ASC—08
|
單向節流閥
|
2
|
只
|
|
61
|
JSC601
|
單向節流閥（裝在缸體上）
|
7
|
只
|
|
62
|
1/4
|
單向閥
|
2
|
只
|
|
63
|
|
順序閥
|
1
|
只
|
|
64
|
|
磁性開關
|
4
|
只
|
|
65
|
|
氣容
|
1
|
只
|
|
66
|
PU6ⅹ4
|
氣管
|
20
|
米
|
|
67
|
? 6
|
三通（T型三通）
|
4
|
只
|
|
68
|
? 6
|
直通
|
1
|
只
|
|
69
|
? 6
|
四通
|
4
|
只
|
|
70
|
? 6
|
氣孔塞頭
|
10
|
只
|
|
71
|
|
液壓與氣動實訓指導書
|
2
|
冊
|
|
72
|
|
PLC編程軟件及控制及程序
|
1
|
盤
|
|
73
|
|
工具
|
1
|
套
|
五、液壓基本實訓項目
1、單級調壓回路
2、多級調壓回路
3、減壓回路
4、卸荷回路
5、進油節流調速回路
6、回油節流調速回路
7、旁油節流調速回路
8、液壓缸差動連接的快速運動回路
9、調速閥短接速度換接回路
10、調速閥串聯的速度換接回路
11、調速閥并聯的速度換接回路
12、用換向閥的換向回路
13、用“O”型機能換向閥的鎖緊回路
14、用液控單向閥的鎖緊回路
15、用順序閥控制的順序動作回路
16、用壓力繼電器控制的順序動作回路
17、用行程開關控制的順序動作回路
18、用調速閥控制的同步回路
19、PLC控制的連續往返回路；
20、PLC控制的延時返回的單往復回路。
21、時間繼電器控制的順序回路
22、PLC與計算機的通訊，在線調試、監控
23、PLC控制的液壓基本回路實訓（優化控制）
六、氣動基本實訓項目
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、殘壓排除回路
24、自動與手動運用回路
25、雙手操作回路
26、PLC控制的行程開關順序動作回路
27、PLC控制的連續往返回路
28、PLC控制的延時返回的單往復回路
