TW-QY05B 透明液壓傳動PLC控制實驗臺
一、主要技術參數
1、電源：AC220V 50Hz（市電）；
2、直流電源：輸入AC220V 輸出AC24V/2A；
3、可編程控制器（PLC）：三菱FX1S－20MR主機 ；12輸入 8輸出（繼電器輸出方式）；
4、液壓實驗油泵嵌入式電機功率：400W 配有專用的穩壓直流電機調速器調速范圍：0－1450r/min
5、轉速表：顯示實驗時電機工作的轉速
6、實驗工作時離液壓實驗臺1.5m遠處噪聲≤58dB。
7、實驗油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=1.5Mpa）
8、電磁換向閥：DC24V 吸力30N
9、繼電器輸出模塊，2組獨立繼電器控制輸出；
10、實驗臺外型尺寸：1500mm×600mm×1700mm
二、主要特點

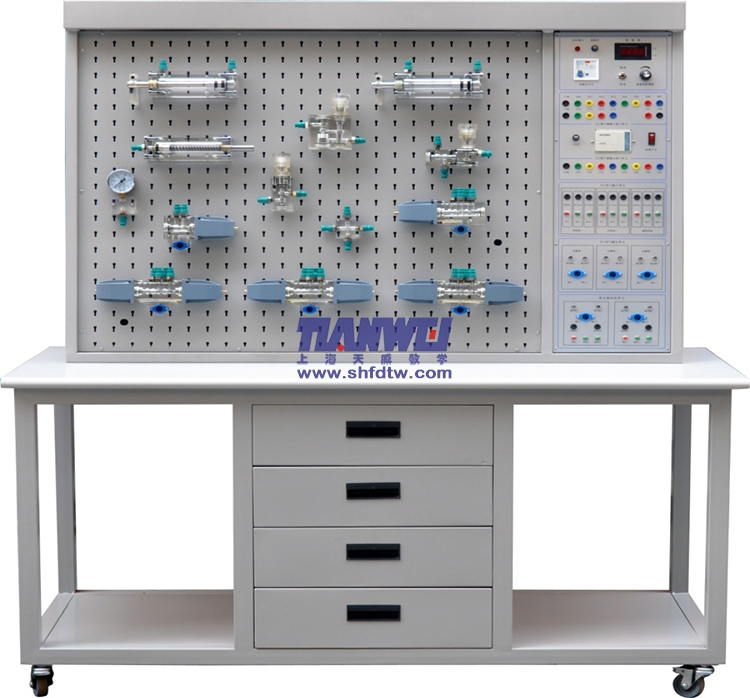

1、液壓PLC控制實驗臺主要由實驗桌、實驗臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、實驗桌、實驗臺為鐵質雙層亞光密紋噴塑結構，實驗桌抽屜內存放液壓元件等。
3、配備全常用液壓元件：每個液壓元件均裝有彈性插腳，可方便、隨意地將液壓元件安插在面板上（面板為“網板型”鐵板沖壓成型）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實驗元件均為進口透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
5、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
6、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
三、液壓基本實驗的換向回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。

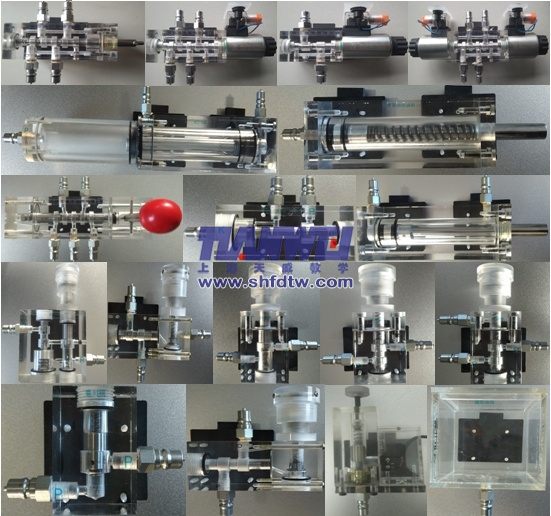

四、部分液壓元件展示：
五、透明液壓配置清單（按每臺配置）
|
序號
|
分 類
|
元 件 名 稱
|
數 量
|
|
1
|
實驗臺
|
實驗臺
|
1
|
|
2
|
實驗支架
|
實驗柜（桌）
|
1
|
|
桌面
|
1張
|
|
3
|
泵站
（裝在實驗臺內）
|
嵌入式拖動直流電機
|
1
|
|
專用直流電源及調速控制電路
|
1
|
|
高精度數字轉速表
|
1
|
|
齒輪油泵
|
1
|
|
油箱
|
1
|
|
4
|
組合透明元件
|
雙作用油缸（帶行程撞塊）
|
2
|
|
彈簧回位油缸
|
1
|
|
增壓油缸
|
1
|
|
輔助油箱
|
1
|
|
單向閥
|
2
|
|
液控單向閥
|
2
|
|
溢流閥（直動式）
|
2
|
|
節流閥（直動式）
|
1
|
|
調速閥
|
2
|
|
順序閥
|
2
|
|
減壓閥
|
1
|
|
二位二通電磁換向閥
|
1
|
|
二位四通電磁換向閥
|
2
|
|
“O”型三位四通電磁換向閥
|
1
|
|
“H”型三位四通電磁換向閥
|
1
|
|
“M”型三位四通電磁換向閥
|
1
|
|
二位四通行程換向閥
|
1
|
|
三位五通手動換向閥
|
1
|
|
壓力繼電器
|
1
|
|
壓力表
|
3
|
|
微動行程開關（常開、常閉）
|
2
|
|
三通
|
10
|
|
5
|
附 件
|
油壺（裝液壓油）
|
1個
|
|
油盤
|
1個
|
|
透明液壓皮管 φ8*5（帶自鎖接頭）
|
22條
|
|
專用液壓油
|
10斤
|
|
6
|
電器配件
|
電磁閥通用連接線
|
3條
|
|
壓力繼電器插頭線（裝在原件上）
|
1條
|
|
編程電纜（三菱）
|
1條
|
|
螺絲刀3×80 （一字、十字）
|
各1把
|
|
剪刀
|
1把
|
|
活動板手
|
1把
|
|
尖嘴鉗
|
1把
|
|
內六角扳手M5
|
1把
|
|
內六角扳手M6
|
1把
|
|
內卡簧鉗
|
1把
|
|
外卡簧鉗
|
1把
|
|
9
|
資料
|
實訓使用說明書
|
1冊
|
|
三菱PLC編程軟件與控制程序（網絡傳輸）
|
1份
|
