TWB-JD16小家電實物電氣控制綜合實訓裝置

TWB-JD16小家電實物電氣控制綜合實訓裝置是根據《中華人民共和國教育行業標準-電子技術應用專業儀器設備配備標準》，依照中華人民共和國勞動和社 會保障部發布的《家用電子產品維修工職業技能實訓和鑒定設備技術規范》按照職業教育的教學和實訓要求而研制的適合高職院校、職業學校的應用電子技術、家用 電器維修、電子電器應用與維修專業等專業的家用電子產品原理與維修的實訓教學。

二、技術性能

1、輸入電源：單相三線制AC 220V±10%  50Hz

2、工作環境：溫度–10℃～+40℃ 相對濕度＜85%(25℃)

3、整機容量：＜1000VA

4、安全保護：動作電流≤30mA、動作時間≤0.1S

5、系統組成：實驗裝置是由實訓臺和實訓掛件兩部分組成

A 實訓臺（鐵質雙層亞光密紋噴塑結構，高密度耐磨桌面板）

實訓電源：

a.交流電源：220V 50Hz（帶有過流保護）

b.直流電源:可調、固定輸出

b1.直流可調穩壓電源：

1）電壓：0～30V連續可調

2）電流：0～2A  連續可調

3）有輸出電流預設，電流保護及自恢復功能

4）電壓穩壓度≤0.3﹪

5）電流穩壓度≤0.5﹪

6）紋波電壓  ≤1.5mV

b2.直流穩壓電源：

1）電壓：±5V、±12V

2）電流：1A

3）電壓穩壓度≤0.3﹪

4）電流穩壓度≤0.5﹪

5）紋波電壓  ≤1.5mV

2）．基本配置：

1、教師主控制臺配電腦（學校自備）

2、廠家提供網絡線、水晶頭、數字交換機及學生桌面操作終端。

3）．技術參數：

1、按鍵板尺寸：100×70mm

2、輸出板尺寸：113×95mm

3、輸入電壓：AC-12V

4、輸出電流：0.5A

5、輸出方式：光藕隔離斷電器輸出

6、顯示方式：兩組數碼顯示

7、通訊方式：串口232轉422

8、考核數量：1-64座

9、考核方式：數字故障代碼

10、考核順序：按設置順序逐個考核

11、考核座位選擇：1-64座任選

12、考試時間記錄：自動

13、發卷方式：自動

14、收卷方式：自動

15、評分方式：自動

16、排名方式：自動

17、考試時間設定：1-120分鐘

18、考卷選擇：A卷B卷每座任選其一

19、考試成績清單：接打印機可打印

三、實訓掛件（鐵質雙層亞光密紋噴塑結構鋁塑面板）

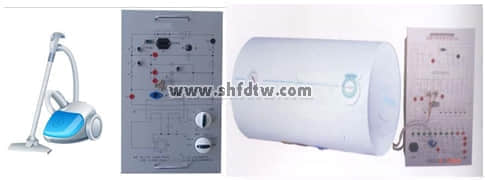

實訓掛件由抽油煙機、吸塵器、空氣凈化器、電熱水器、電烤箱等組成。掛件均可設置故障點、完成排除故障等實訓內容。

1、抽油煙機：

采用微抽油煙機為實訓模型，包括微處理變頻控制、照明控制電路、自動報警系統、自動監測及啟動電路等單元。適合《電熱電動器具原理與維修》課程的實訓考核。

2、電烤箱：

采用電烤箱為實訓模型，主要有電源、單片機控制電路、數碼顯示電路、實物控制電路等單元組成。適合《電熱電動器具原理與維修》課程的實訓考核。

3、空氣凈化器：

采用空氣凈化器為實訓模型，包括高壓負離子發生電路，臭氧發生控制電路、電機控制、定時控制電路及微電腦控制系統等單元。適合《電熱電動器具原理與維修》課程的實訓考核。

4、吸塵器：

采用吸塵器為實訓模型，主要有電源、單片機控制電路、數碼顯示電路、實物控制電路等單元組成。適合《電熱電動器具原理與維修》課程的實訓考核。

5、電熱水器：

采用電熱水器為實訓模型，包括微處理自動報警系統、自動監測及啟動電路等單元。適合《電熱電動器具原理與維修》課程的實訓考核。

四、實訓項目

1、抽油煙機結構拆卸分析、元器件識別檢測、常見典型故障分析排除

2、吸塵器結構拆卸分析、元器件識別檢測、常見典型故障分析排除

3、空氣凈化器結構拆卸分析、元器件識別檢測、常見典型故障分析排除

4、電熱水器結構拆卸分析、元器件識別檢測、常見典型故障分析排除

5、電烤箱結構拆卸分析、元器件識別檢測、常見典型故障分析排除
