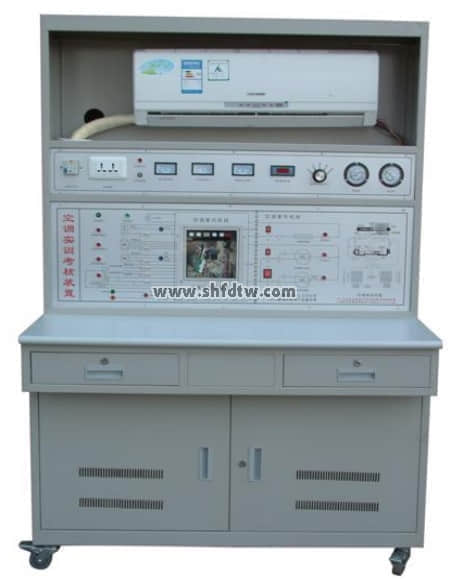

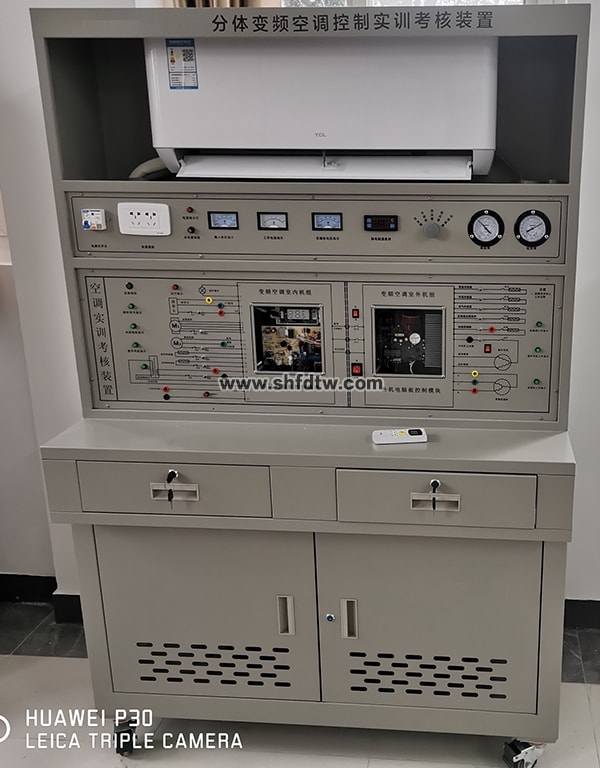

TW-J538分體空調實訓考核裝置
一、整體說明
1、裝置根據《中華人民共和國教育行業標準－電工電子類實訓基地儀器設備配備標準》，教育部“振興21世紀職業教育課程改革和教材建設規劃”說明，按照職業教育的教學和實訓說明研發的產品。
2、適合職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）實訓等教學實訓裝置。
3、系統說明采用真實的制冷機組（格力KFR-23型整機），整個空調系統真實完整, 與市場上的遙控熱泵空調的總體結構、性能完全一致。具有制冷、制熱、通風、除濕、溫度、風速選擇、定時、掃風控制、睡眠、自動等功能
4、整套實訓裝置集制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊，與實際空調制冷系統、電氣系統一致，滿足對實訓的說明
5、實訓裝置要直觀展示熱泵型分體空調的系統結構、工作原理、制冷循環系統結構及主要部件的實物，配置交流電壓表、交流電流表、溫度表、真空壓力表、信號燈及發光二極管。
6、主面板采用有機玻璃板，透過它可看到空調器主控板的器件及布局；主面板中間印有控制系統原理圖，并設有相應測試點；便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態。
7、設有室外機部件電氣控制線路接線區域，可完成對電氣連接、壓縮機繞組判斷。
5. 可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。
二、技術性能
1.輸入電源：單相三線 AC 220V ±10% 50Hz
2.裝置容量：＜1kVA
3.外形尺寸：1000mm×590mm×1610mm
4.制冷劑類型：R22
5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、裝置的基本裝備
實訓裝置由控制屏、實訓桌、空調室外機組、空調室內機組、測量儀表、模擬故障檢測單元、模擬故障開關等組成
1.實訓臺：鐵質雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板,結構堅固。帶有兩個帶鎖抽屜，用于放置、工具及資料等。裝置背面可觀察制冷系統結構，前面設有一對柜門，用于模擬室外機組冷凝器臟堵，打開可室外機組實物。
2.空調整機單元1套：包括熱泵型分體空調所必需的一些部件，如蒸發器、冷凝器、壓縮機、四通閥等，管路中還設有控制閥等實訓所必需的部件
3.交流電源控制單元：單相三線220V交流電源供電，交流電壓表1只， 測量范圍０～250V,用于監測電網電壓；交流電流表1只,測量范圍０～10A，用于監測電網電壓及觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由漏電保護開關控制
4.制冷系統壓力檢測單元：提供2只真空壓力表，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統工作時低壓側和高壓側的壓力變化
5. 溫度檢測單元：溫度表，采用PT100傳感器，三位半數顯，分別測量進風口溫度、出風口溫度、冷凝器溫度和蒸發器溫度
6. 模擬故障設置直觀：模擬故障設置方便，制冷故障設置有蒸發器臟堵、冷凝器臟堵、毛細管臟堵、毛細管冰堵；電氣故障 設置類型有電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等故障點。
7.專用工具（ 便攜式焊炬、割管刀、脹管擴口器、雙表修理閥、公/英制加液管、真空泵）。
四、基本實訓項目
初級技工基本技能實訓
a)制冷系統專用工具的基本操作
b)制冷系統管件焊接
c)制冷系統的檢漏
d)制冷系統的抽真空與充注制冷劑R22
中級技能實訓（設計、安裝、調試及檢修）
e)格力KFR-23型空調主控板電路原理
f)空調電器元件的測量及系統運行
g)格力KFR-23型空調器故障與分析
h)空調檢測與故障分析
