TW-T18自動扶梯教學模型實訓裝置

一、實訓裝置總體要求

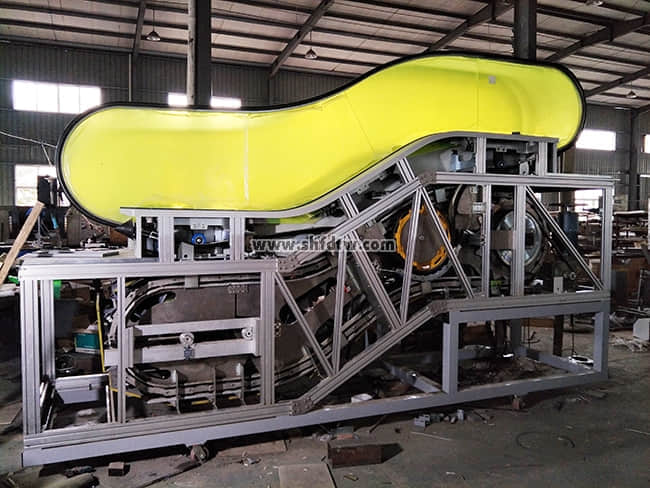

1、自動扶梯安裝維修保養實訓考核裝置應根據真實自動扶梯安裝調試和維保的需求開發，方便學生直觀的認識和了解自動扶梯在各種運行狀態下各機構的動作過程及故障現象，整個裝置采用鋁合金型材骨架、曳引裝置、鋁合金驅動裝置、扶手驅動裝置、梯路鋁合金導軌、梯級傳動鏈、鋁合金梯級、梳齒前沿板、電氣控制系統等部分組成。

2、實訓臺電源管理器：平時作為時鐘使用，應具有設定密碼、實訓考核時間、定時報警、切斷電源等功能；應能自動記錄由于接線或操作錯誤所造成的告警次數，為操作者實訓考核提供一個統一的標準；電氣控制應采用PLC系統；智能故障考核系統應采用真彩觸摸屏方式，屏幕尺寸不低于10寸。扶梯模型應配套電氣故障設置點功能模塊，學生可以通過故障現象在裝置上檢測、查找故障點，并將其修復。通過在該實訓裝置上的實訓訓練，使學生能夠真正學習和掌握自動扶梯的安裝維修保養技術及技能。

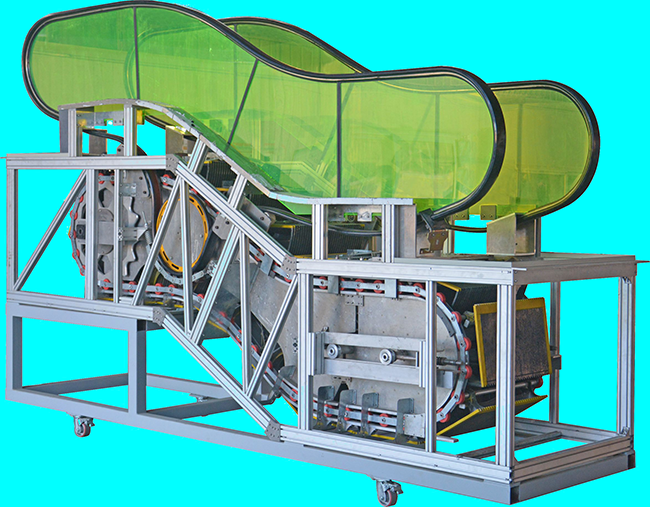

3、整個扶梯模型應安裝在移動車上，可以方便實現移動、旋轉，方便教學。

二、可以完成的實訓項目：

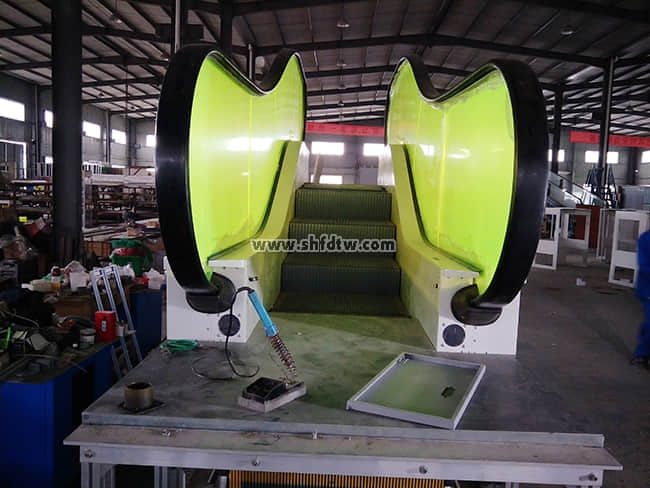

1、認識自動扶梯的機構，漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等主要部件名稱及作用；

2、認識自動扶梯安裝保護裝置的作用、安裝位置包括：曳引鏈條斷裂保護裝置、梳齒異物保護裝置、扶手帶入口安全保護裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、制動器、機械鎖緊裝置等；

3、自動 扶梯的基本安全操作與使用；

4、梯級的拆裝操作；

5、梳齒板的調整；

6、梳齒前沿板的調整；

7、扶手帶的張緊的調整；扶手帶的更換維修；

8、梯級鏈張緊的調整；

9、驅動鏈的調整；

10、自動扶梯緊急救援；

11、扶梯安全回路故障查找及排除；

12、扶梯檢修電路故障查找及排除；

13、扶梯安全監控電路故障查找及排除；

14、扶梯動力電路故障查找及排除；

15、具有故障代碼輸出功能，包括但不限于缺油故障、放倒梯故障代碼輸出，故障代碼由控制臺上PLC輸出；

16、扶梯支持上下方向運行；

17、具備工業變頻功能急停按鈕，扶梯上下兩端各有一個。

18、具備紅外感應功能。

三、技術參數要求

1、輸入電源：三相四線（或三相五線）AC380V±10%，工頻50HZ；

2、工作環境：環境溫度為-5℃～+40℃，相對濕度<85%（25℃）；

3、整機容量：≤2.5kVA;

4、裝置尺寸：4350mm（長）×1200mm（寬）×2520mm（高）；

移動車：4350mm（長）×1200mm（寬）×820mm（高）；

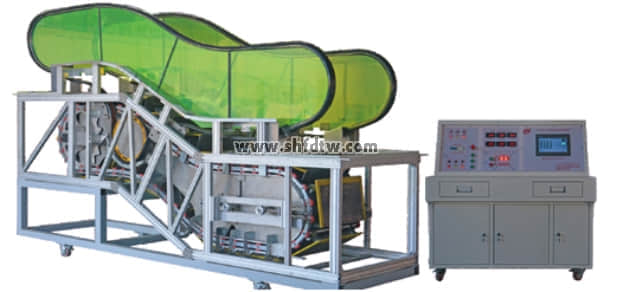

控制臺：1200（長）×750mm（寬）×1210mm（高）；

5、提升高度：600mm；

6、運載能力：200KG；

7、驅動方式：PLC可編程控制，變頻節啟動/運行；

8、監控系統：電壓、電流工況實時監控；

9、安全保護：應具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。

四、主要部件及技術要求

1、智能考評系統：

智能故障考評系統：采用10寸真彩觸摸屏。

采用10寸真彩觸摸屏面板做為控制平臺，具有教師登陸畫面，學生登陸畫面、組合故障分?jǐn)?shù)設定，綜合得分畫面、教師故障設計界面、學生故障界面、自動切斷型定時排故、累加式定時排故、實時故障報警界面、故障說明設計畫面、故障點分布提示畫面等組成?？稍O(shè)置16個自動扶梯控制保護線路中典型的電氣故障。故障設置由教師在教師故障設計界面設置故障，同時可設計得分?jǐn)?shù)；然后學生通過登陸學生故障界面進行分析判斷，在線排故。

采用人機界面可以方便教學過程中隨機設置電梯安全線路故障，充分適應教學內容變化的需要。

2、監控系統

扶梯工況實時監控系統及定時兼報警記錄儀。

定時器與報警記錄儀是為幫助老師更好的管理學生，便于教學而設置的。老師可以設定定時時間，到定時時間能自動斷開電源，保證考核時間的正確性，又可累計操作過程中誤操作并會報警提示，并記錄下誤操作次數，以考察學生的實驗質量。另外還設置了密碼上電功能，限止學生私自上電操作，面板還有一個標準時間顯示，老師可以隨意調整該時間，該時間當機柜失電也不會遺失。

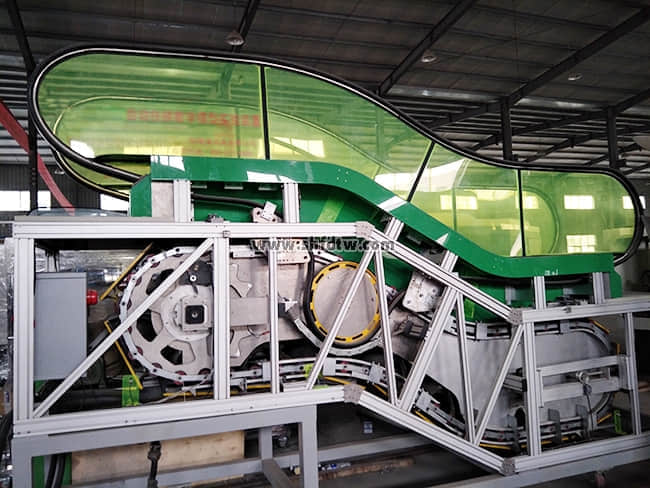

3、曳引裝置（驅動）

由交流電機、專用減速器、制動器、手動盤車和傳動齒輪等組成。

4、驅動鏈輪裝置

（1）傳動齒輪采用15mm鋁合金數控精加工而成，精度高重量輕，不生銹。

（2）梯級鏈條采用2mm鍍鋅板制作，鋁制銷軸，傳動平穩，不起秀。

5、梯級（踏板）鏈輪張緊裝置

采用彈簧式張緊裝置，使梯級鏈條始終保持張緊狀態，及時抵消在可控范圍內因梯級鏈條伸長而造成梯級（踏板）等先關部件的偏離、晃蕩、震動、沖撞與噪聲。本裝置全部采用鋁合金板材制作。

6、扶手驅動裝置

由扶手齒輪，扶手摩擦輪、張緊輪、托輥輪、壓輥輪、托帶鏈、回轉鏈和扶手導軌組成扶手帶動力系統。

7、自動扶梯仿真互動實訓系統軟件

本系統采用全3D虛擬仿真技術，界面生動美觀、易學易用，以此提高老師教學和學生學習的趣味性，加深學生對知識的理解和運用。 本系統通過電氣線路圖、零部件名稱、仿真拆卸演示、拆卸引導練習以及工作原理展示五個模塊，將扶梯系統拆分為了桁架結構、曳引機、梯級與梯路、驅動裝置、扶手裝置、防護裝置六個零部件進行學習。

電氣線路圖：2D原理圖紙

零部件名稱：將扶梯零部件爆炸開，獨立展示零部件內部結構和名稱及作用。

仿真拆卸演示：以三維仿真的形式展示自動扶梯的拆卸過程，讓用戶直觀了解傳自動扶梯的的組成結構和拆裝方法。

拆卸引導練習：通過零部件的閃爍提示用戶當前應當拆卸的零部件，用戶可點擊對應的零件開始互動拆卸，如果拆卸的零件順序錯誤將反饋錯誤提示音，若拆卸順序正確則反饋正確提示音并拆卸相應的零部件。

工作原理展示：通過三維動畫動態的展示扶梯各零部件的工作原理，用戶可任意角度自由查看，可直觀深入的了解扶梯的各組件工作原理及機械結構組成。

五、主要配置內容要求

六、常用備品備件及工具
