TW-SNY80風光氫互補發電實訓系統

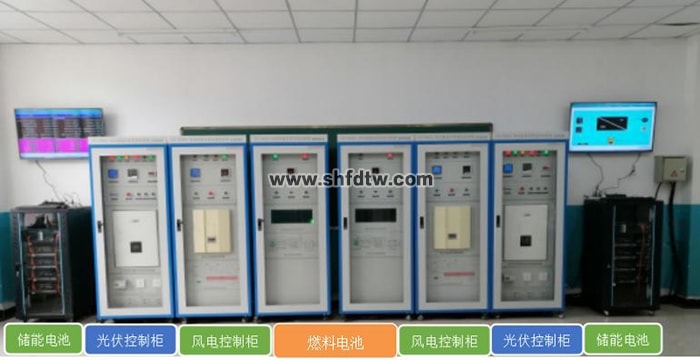

風光氫互補發電實訓系統在新能源職業教育中的實踐應用</h2><h3>一、系統構成與技術特點解析</h3> 在新能源技術快速發展的背景下，我校引進的風光氫互補發電實訓系統采用模塊化設計架構，包含風力發電、光伏發電、電解水制氫、燃料電池發電四大核心單元。每個子系統均配置獨立控制模塊，通過中央監控平臺實現能源流的可視化調控，這種設計充分體現了多能互補的先進理念。

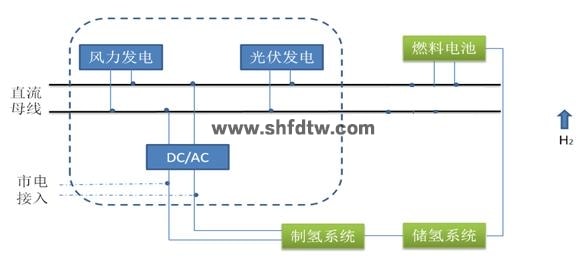

系統最顯著的特點是構建了完整的能源轉化鏈條：風力發電機組的24V/400W永磁同步發電機與光伏組件的多晶硅電池板形成可再生能源輸入端，電解槽在富余電能驅動下進行水電解制氫，金屬儲氫罐采用稀土合金材料實現安全儲運，最終通過質子交換膜燃料電池完成氫能到電能的轉化。各環節均配備工業級傳感器和HMI人機界面，使實訓過程緊密對接實際生產場景。

<h3>二、教學應用場景設計</h3> 本系統深度融入新能源專業課程體系，主要支撐《可再生能源技術》《氫能系統集成》等核心課程的教學實踐。我們?cè)O(shè)計了三個層次的實訓項目：

  1. 基礎認知層面：通過拆裝光伏板支架、風機葉片等組件，幫助學生建立系統物理結構的直觀認知。例如在風光發電單元，學生可實測不同傾角下的發電效率差異。

  2. 系統調試層面：利用PLC編程平臺進行能量管理策略模擬，要求學生在不同天氣模式下優化儲能分配。特別是制氫系統與燃料電池的聯動調試，能有效培養系統集成思維。

  3. 故障診斷層面：教師預設逆變器過載、儲氫壓力異常等典型故障，引導學生通過SCADA系統進行邏輯排查。這種"做中學"的模式顯著提升了學生的工程實踐能力。

<h3>三、人才培養的創新實踐</h3> 本實訓系統的應用突破了傳統新能源教學的局限，在三個方面實現了教學創新：

首先，構建了跨學科知識融合平臺。學生在實訓中需要綜合運用電氣控制、化工原理、自動控制等多學科知識，例如調節電解槽的堿液濃度時需結合電化學知識進行計算。

其次，強化了綠色能源系統思維。通過觀察儲能系統在風光波動時的動態響應，學生能深入理解"源-網-荷-儲"協同運作機制。我們特別設置夜間純氫能供電實驗，讓學生直觀感受氫儲能的獨特優勢。

第三，搭建了崗課賽證融通橋梁。系統完全對標《燃料電池運維》1+X證書考核標準，近兩年指導學生在全國職業院校技能大賽"風光互補發電系統安裝與調試"賽項中屢獲佳績。校企合作開發的實訓項目，如燃料電池堆活化實驗，直接來源于企業真實技術案例。

<h3>四、實訓安全管理規范</h3> 鑒于氫能系統的特殊性，我們建立了嚴格的安全操作規范：一是實行雙人操作制度，所有涉及儲氫罐的實訓必須由教師現場督導；二是配置氫氣濃度檢測報警系統，工作區濃度超過1%時自動啟動排風裝置；三是制定分級實訓方案，低年級學生僅操作仿真系統，通過考核后才能接觸物理設備。這些措施既保障了教學安全，又培養了學生的職業安全意識。

隨著國家"雙碳"戰略的深入推進，風光氫互補系統在微電網、離網供電等場景的應用日益廣泛。我校將繼續深化產教融合，基于該實訓系統開發虛擬仿真實訓資源，建設"崗課賽證"綜合育人平臺，為新能源行業培養更多高素質技術技能人才。建議相關院校在引進設備時，重點考察系統的可擴展性，預留光伏功率調節、儲能策略優化等二次開發接口，以保持實訓內容的前沿性。
